FUSION raccomanda di montare MS-BT100 in posizione elevata, il più
lontano possibile da strutture metalliche. In questo modo sarà garantita
la portata massima per lo streaming audio Bluetooth. Qualsiasi ostacolo
tra MS-BT100 e il dispositivo di streaming ridurrà la portata.
* FUSION raccomanda di collegare MS-BT100 al cavo "Amplifier On"
posto sul retro dell'unità principale marina in quanto così si assicura che
MS-BT100 venga spento contestualmente all'unità principale. Quando
collegate in questo modo, le unità principali marine FUSION forniscono
inoltre una protezione elettrica per MS-BT100. Se MS-BT100 è collegato
direttamente a un'alimentazione elettrica a 12 V, FUSION raccomanda
di installare un interruttore di accensione e un fusibile da 2 A tra
l'alimentazione elettrica e MS-BT100.
MS-BT100 può essere fissato utilizzando il nastro adesivo di supporto o con
una vite con testa troncoconica di calibro 6 autofilettante non corrosiva.
Prima di applicare il nastro adesivo di supporto, assicurarsi che la superficie
di montaggio sia piatta, pulita e asciutta. La superficie può essere pulita con
un tampone imbevuto di alcol.
Quando il montaggio viene eseguito utilizzando il foro per la vite, assicurarsi
che la superficie sia piatta e che il serraggio della vite non deformi
l'involucro.
inStaLLazione
aVVertenza Per L'inStaLLazione
• Assicurarsi che il cavo a +12 V dell'imbarcazione sia stato rimosso
dalla batteria prima di collegare qualsiasi apparecchiatura.
• Prima di cominciare l'installazione, ispezionare i serbatoi
di combustibile dell'imbarcazione e i punti di passaggio dei
cablaggi elettrici.
• Assicurarsi che tutti i cablaggi siano protetti per evitare danni.
I collegamenti presenti su MS-BT100 sono:
Descrizione dei
collegamenti di
MS-BT100
Funzione Istruzione per l'installazione
Cavo di TERRA (-)
Nero
Collegamento di
terra di MS-BT100
Collegare per primo il cavo di terra.
Tale cavo deve essere collegato
al medesimo collegamento di
terra dell'unità principale marina.
Solitamente, questo cavo è nero.
Cavo di
ALIMENTAZIONE a
+12 V Rosso
Collegamento di
alimentazione di
MS-BT100
Collegare il cavo "Amplifier On"
sul retro dell'unità principale
marina. Solitamente, questo cavo
è azzurro.*
Connettore RCA
bianco
Canale audio sinistro Collegare alla presa RCA bianca
ingresso ausiliario AUX sull'unità
principale marina
Connettore RCA
rosso
Canale audio
destro
Collegare alla presa RCA rossa
ingresso AUX sull'unità principale
marina

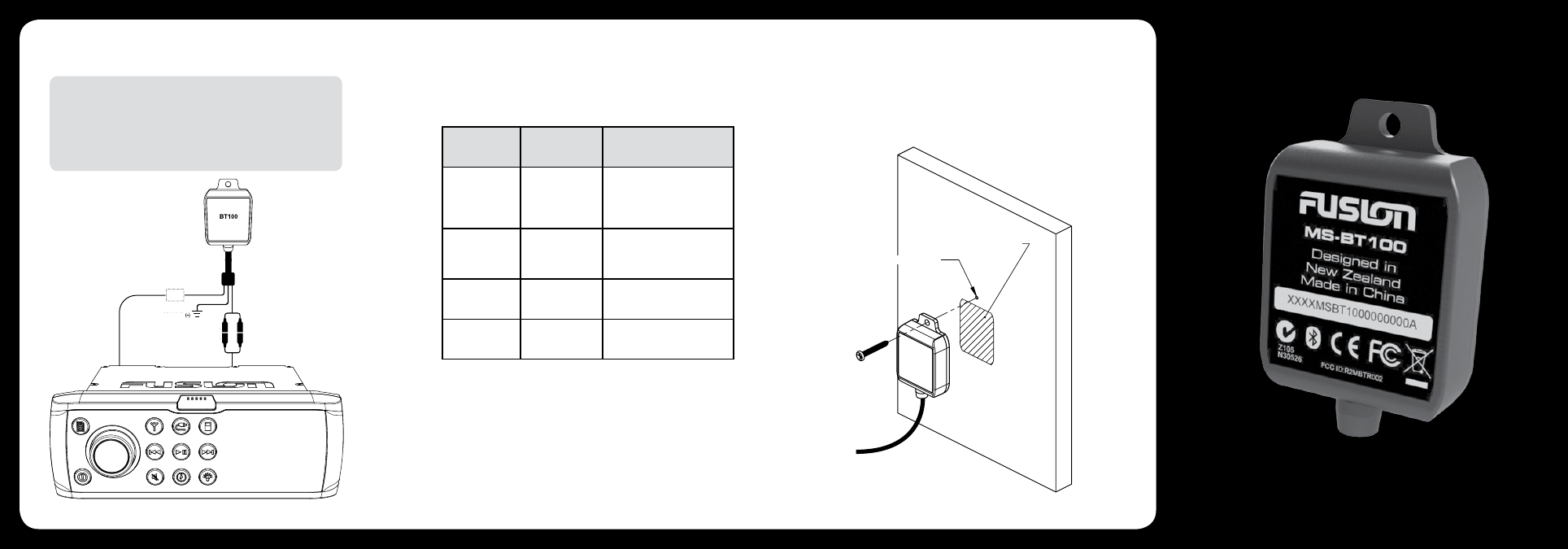

FARE FORO-GUIDA
MONTAGGIO ALTERNATIVO:
TOGLIERE LA PELLICOLA
DALL’ADESIVO
E INCOLLARE L’UNITÀ ALLA
PARETE
COLLEGARE
I CAVI INSIEME
UNITÀ PRINCIPALE MARINA
AMPLIFIER ON (+ 12 V)
ALIMENTAZIONE
(+12 V)
TERRA
RCA (ROSSO) RCA (BIANCO)
INGRESSO AUX (ROSSO) INGRESSO AUX (BIANCO)
