43
IT
Semaforo di cari-
ca

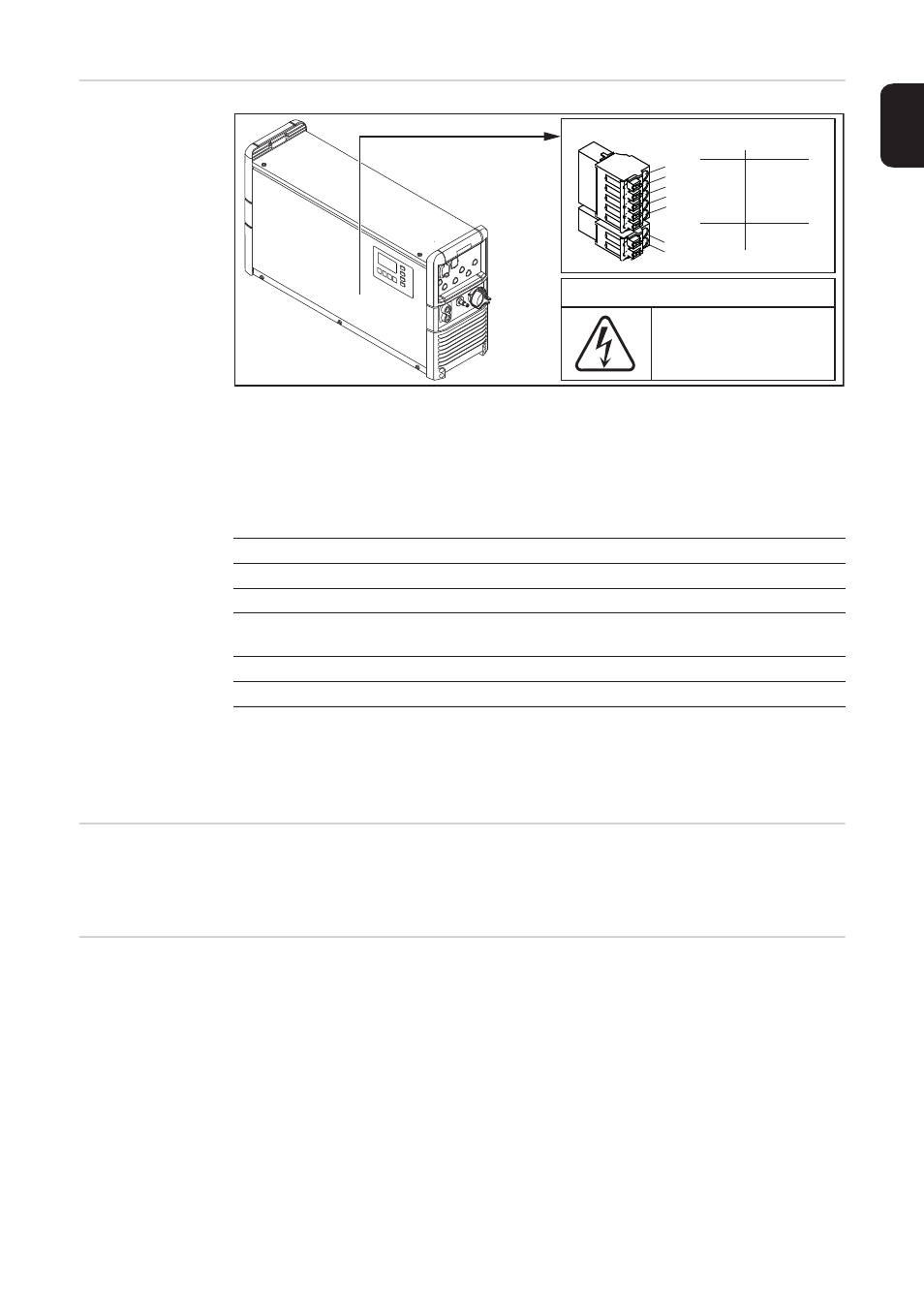

Come illustrato nella figura, agli attacchi all'interno dell'apparecchio è possibile collegare
apposite spie di segnalazione per l'indicazione dello stato di carica o dello stato di funzio-
namento del caricabatteria. La tensione di lavoro di ogni spia di segnalazione deve essere
pari a 12 V e la somma della corrente assorbita da tutte le spie non deve superare 0,5 A.
Gli attacchi da (1) a (5) visibili nella figura sono assegnati come segue, per cui si consiglia
il colore della spia rispettivamente indicato:
Se nel menu è evidenziata l'impostazione RGB (RVD) (banda LED), l'attacco 3 (giallo -
YELLOW) non è supportato. L'impostazione normal (normale) (spia di segnalazione con-
venzionale) o RGB (RVG) (banda LED) per la funzione "Spia esterna" ("External lamp") è
descritta al paragrafo "Funzioni aggiuntive" del capitolo "Display".
Carica termogui-
data L'opzione carica termoguidata regola costantemente la tensione di carica in funzione della
temperatura corrente della batteria. In questo modo si prolunga notevolmente la durata
della batteria, in particolare se impiegata in celle frigorifere.
Scheda relè La scheda relè opzionale consente l'analisi esterna degli stati di funzionamento del carica-
batteria e dello stato di carica della batteria collegata. Consente inoltre di alimentare uno
o più apparecchi di consumo esterni con tensione alternata di 230 V. Questa operazione
presuppone la presenza di un conduttore neutro nella rete elettrica. Per la descrizione del-
la configurazione delle uscite della scheda relè, consultare le istruzioni per l'uso del cari-
cabatteria: capitolo "Display", paragrafo "Funzioni aggiuntive".
Per informazioni dettagliate sulla scheda relè, consultare le istruzioni fornite con la relativa
opzione.
Attacco Funzione Colore
(1) Alimentazione 12 V
(2) Carica della batteria completata Verde
(3) Accesa: carica della batteria in corso
Lampeggiante: carica interrotta Giallo
(4) Insorgenza di un errore (segnalazione anomalie) Rosso
(5) Batteria già raffreddata e pronta per l'uso Blu
(4)
(5)
(+)
( - )
(1)
(2)
(3)
RCS 3.0 Lights
1
2
3
4 12V
GREEN
YELLOW
RED
BLUE
+/-
Temp. Sensor
Ext. Start/Stop
WARNING Hazardous Voltage
Kondensator Entladezeit < 2 min.
Capacitor discharge time < 2 min.
Décharge de condensateur < 2 min.
