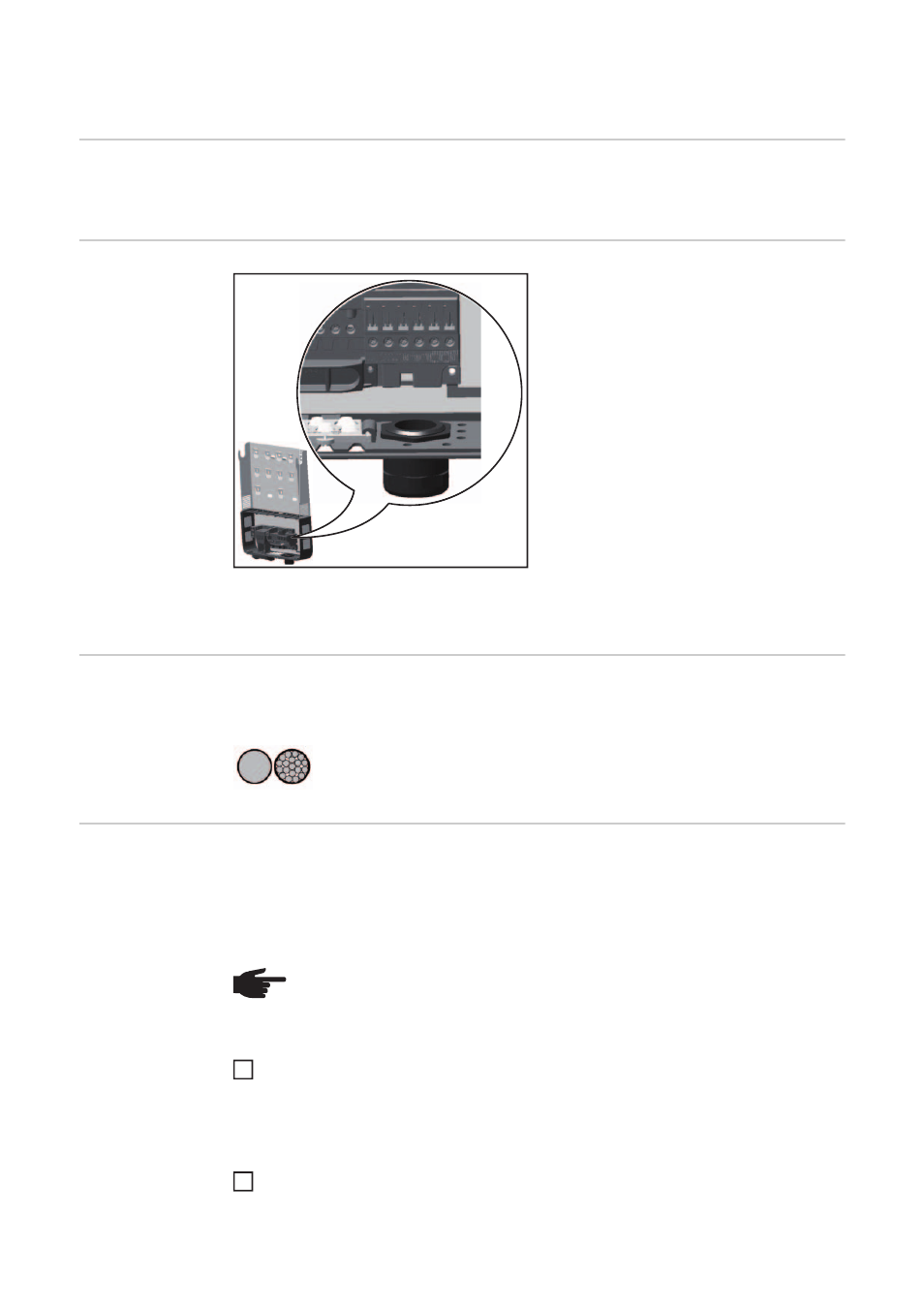

Avvertenze per il collegamento CA
Monitoraggio del-
la rete
Morsetti CA
PE Conduttore di terra / messa a terra
L1-L3 Conduttore di fase
N
Conduttore neutro
Sezione max. per cavo di linea:
16 mm².
Sezione min. per cavo di linea:
secondo il valore di protezione per il lato
CA, in ogni caso pari ad almeno 2,5 mm².
I cavi CA possono essere collegati nei mor-
setti CA senza manicotti di fine filo.
Per i cavi CA con sezione di 16 mm² non si possono utilizzare o si possono utilizzare solo
limitatamente manicotti di fine filo a seconda del tipo di manicotto e dell'iniezione.
Struttura dei cavi
CA Ai morsetti CA dell'inverter possono essere collegati cavi CA con la struttura seguente:
Collegamento di
cavi di alluminio I morsetti sul lato CA sono adatti al collegamento di cavi di alluminio rotondi a un condut-
tore. Per via dello strato di ossido non conduttore dell'alluminio, in caso di collegamento di
cavi di alluminio è necessario osservare quanto segue:
-
le correnti misurate ridotte per cavi di alluminio
- le condizioni di collegamento riportate di seguito.
Condizioni di collegamento:
Pulire accuratamente l'estremità spellata del cavo raschiando via lo strato di ossido,
ad es. con l'ausilio di un coltello.
IMPORTANTE! Non utilizzare spazzole, lime o carta smerigliata; le particelle di alluminio
restano attaccate e possono essere trasportate su altri conduttori.
Dopo aver rimosso lo strato di ossido, frizionare l'estremità del cavo con grasso neu-
tro, ad es. vaselina priva di acidi e alcali.
IMPORTANTE! Per il funzionamento ottimale del monitoraggio della rete, la resistenza
nelle linee di alimentazione verso i morsetti lato CA deve essere ridotta al minimo.
AC
PE PE PE PE N
M32
L1 L1 L3 L3 L2 L2
- Rame o alluminio: rotondi a un conduttore.
- Rame: rotondi a filo capillare fino alla classe 4.
Cu / Al Cu
max. Class 4
AVVERTENZA! Per la pianificazione delle sezioni dei cavi, tenere in considera-
zione le disposizioni locali.
