tagliaerba con ruote
4
Sezione
1. Rimuovere il tagliaerba e la stegola dalla confezione e dal pallet di consegna.
2. Il contenitore del manuale è parzialmente assemblato su un lato della stegola. Se necessario, allentare il bullone
che fissa il contenitore manuale alla stegola.Ruotare il contenitore e collegare la restante estremità al lato opposto
della stegola, utilizzando un bullone, rondella e dado da 5/16" x 2-1/4. NON SERRARE I BULLONI ORA.

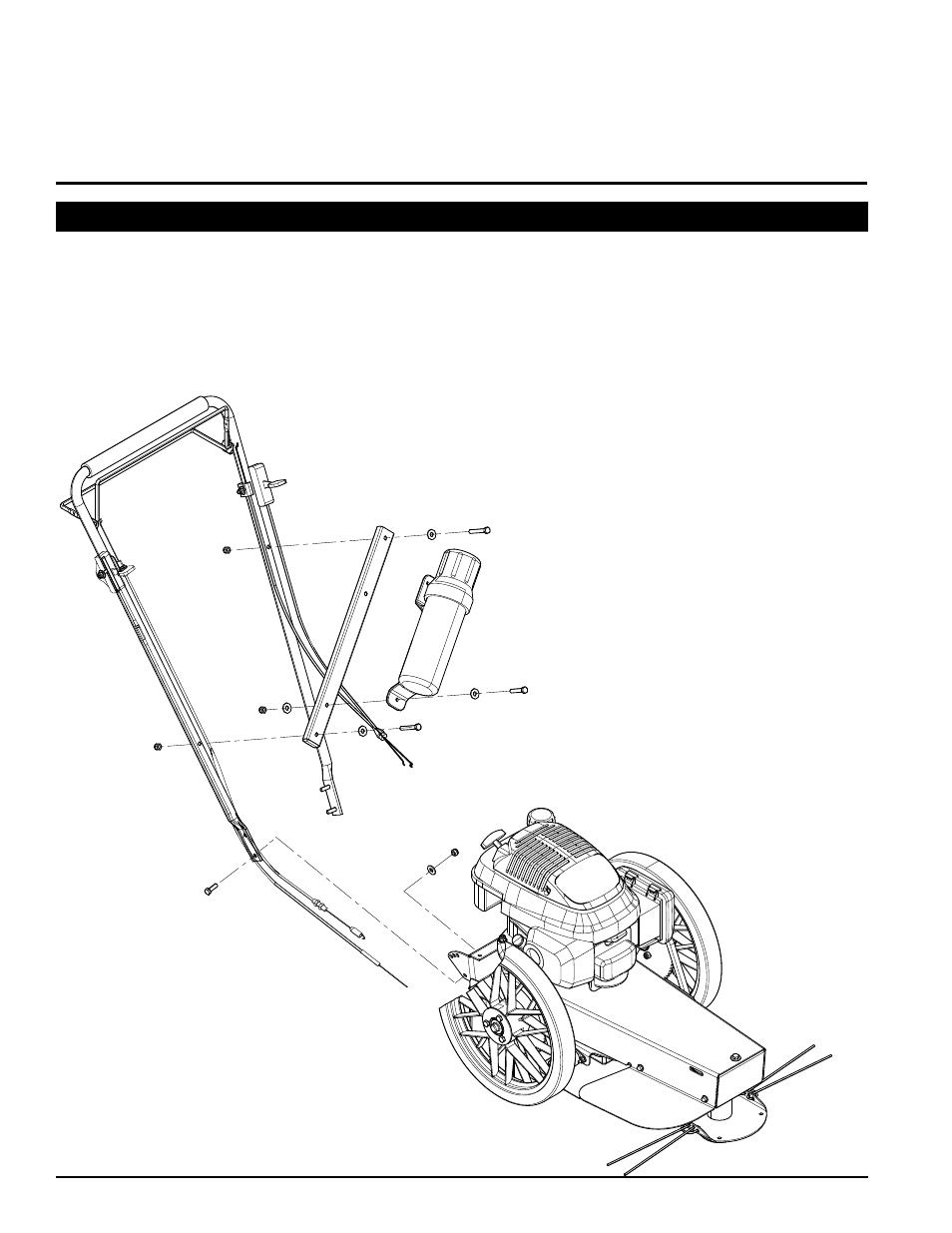

3. Tenere verticale la stegola. Allineare il foro sul fondo della stegola con il foro sul fondo del canale di supporto della
stegola situato sul tagliaerba e collegarla con due bulloni, rondelle e dadi da 5/16" x 1" (figura 2.1). NON SERRARE
I BULLONI ORA.
2
ASSEMbLAggio
2.1 iNSTALLAZioNE DELLA STEgoLA
