CIPPATRICE/SMINUZZATRICE DA 13 CM 13
IT
ALIANO
ASSISTENZA E MANUTENZIONE
PRIMA DI ESEGUIRE LAVORI DI ISPEZIONE O MANUTENZIONE A QUALSIASI PARTE DELLA MACCHINA, SPEGNERE LA FONTE DI ALIMENTAZIONE,
STACCARE IL CAVO DELLA CANDELA DI ACCENSIONE E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
1. Rimuovere lo sportello di scarico rimuovendo il bullone
di ritenuta che fissa lo sportello di scarico sul corpo della
cippatrice.
2. Rimuovere i due bulloni da 8 mm x 19 mm e i dadi che fissano
vaglio di scarico al telaio. Estrarre il fondo del vaglio di scarico
per ruotare il vaglio fino a staccarlo dal bordo.
3. Pulire eventuali residui o detriti dall’area dello schermo.
4. Collocare il bordo superiore del vaglio di scarico nella
scanalatura sotto la pendenza superiore del corpo della
cippatrice e ruotare il vaglio in modo tale che i fori dei bulloni
siano allineati ai fori nel corpo della cippatrice.
5. Reinstallare i bulloni e serrare a 22 Nm.
6. Ricollocare lo sportello di scarico.
1. Rimuovere lo sportello di scarico, il vaglio di scarico, le
protezioni della cinghia e il cappuccio terminale dell’albero
del rotore.
2. Allentare i bulloni della boccola che tengono la puleggia
guida sull’albero e rimuovere la puleggia.
3. Allentare la vite di fermo nei collari di blocco. Utilizzando un
punzone e un martello, picchiettare i collari di blocco nella
direzione opposta a quella di rotazione normale. Rimuovere
i collari di blocco.
4. Allentare la vite di fermo al centro del gruppo rotore.
5. Rimuovere i due bulloni da 9 mm x 13 mm che scorrono
attraverso l’albero del rotore.
6. Utilizzando un mazzuolo in gomma o altro martello morbido,
guidare l’albero verso il lato della macchina col canale della
cippatrice.
7. Una volta rimosso l’albero, il gruppo del rotore può essere
rimosso attraverso l’apertura di scarico.
8. Per facilitare la reinstallazione, appianare eventuali punte
o segni nell’albero causati dalle viti di fermo. Pulire l’albero
quanto più possibile prima di reinstallarlo nella macchina.
5.10 LIBERAZIONE DI UN ROTORE
INTASATO
5.11 RIMOZIONE DEL ROTORE
Il rotore pesa oltre 45 kg. È estremamente importante
sostenere il rotore per impedire che cada o si sposti
quando l’albero è rimosso.
AVVERTENZA

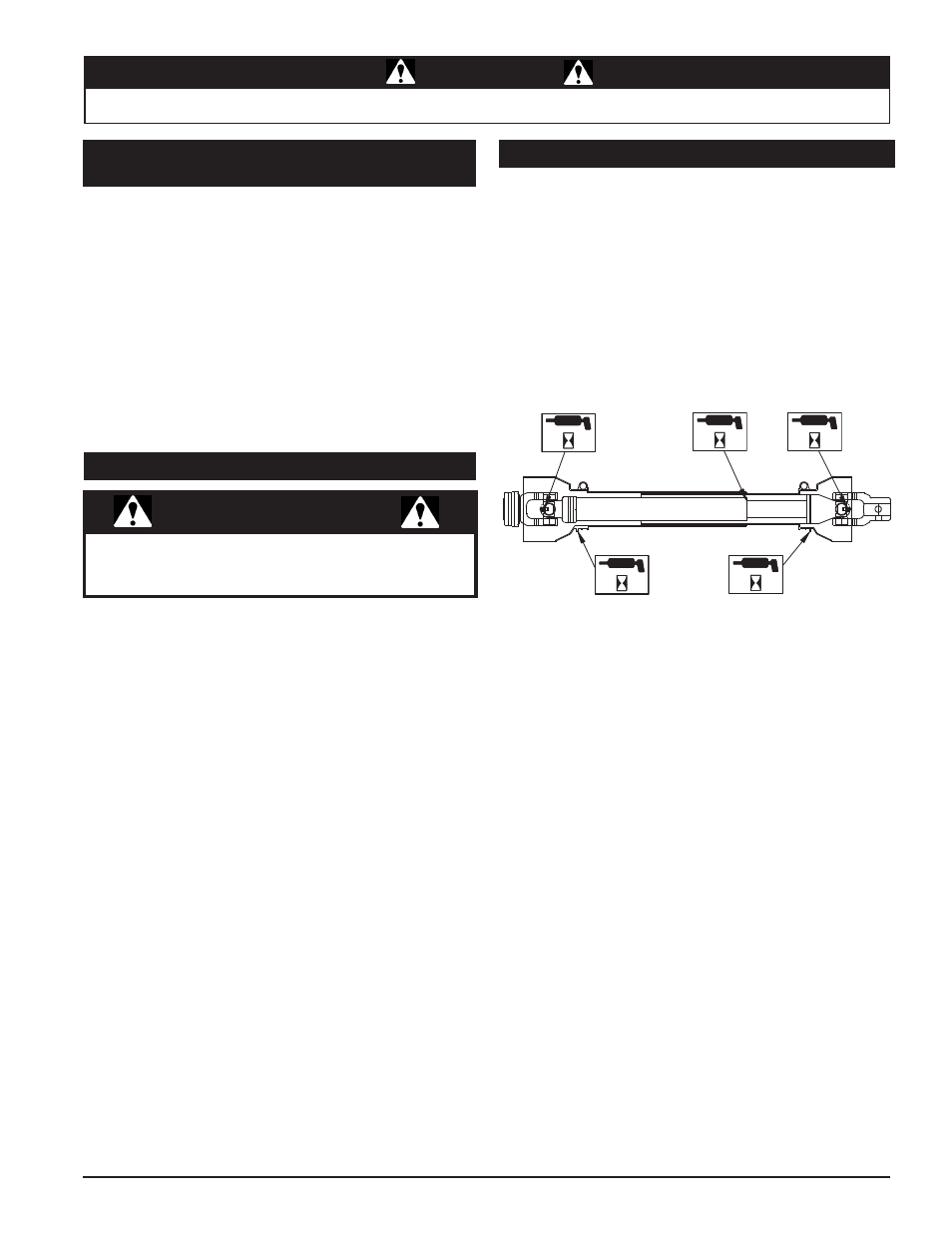

5.12 LUBRIFICAZIONE DELLA PTO
8 h 8 h 8 h
8 h 8 h
1. Ogni 8 ore, lubrificare il perno di banco della PTO. Verificare
che il grasso passi attraverso tutti i quattro cuscinetti.
2. Ogni 8 ore, lubrificare i tubi interni della PTO. Le parti
a telescopio devono essere lubrificate per funzionare
correttamente. Le parti a telescopio senza raccordi vanno
staccate e il grasso va aggiunto manualmente con una
spazzola.
3. Ogni 8 ore, lubrificare il cuscinetto di ritenuta dello schermo
della PTO. I nippli sagomati sulla protezione in prossimità
di ciascun cuscinetto di protezione sono previsti come
raccordi di ingrassaggio e vanno lubrificati ogni 8 ore di
funzionamento.
