Spazio minimo con porta aperta
【 】
Figura2
【 】
Figura1
Dimensioni del vano
Meno di 5 m m fra la sommità
della lavastoviglie e del vano
e la porta esterna allineat a al
vano
1.Il pannello frontale in legno deve essere predisposto come illustrato nella figura 3.
Il pannello frontale deve essere
predisposto in base alle dimensioni
indicate in figura
(Unità: mm)
【Figura3】
18
Leggere attentamente le istruzioni di installazione.

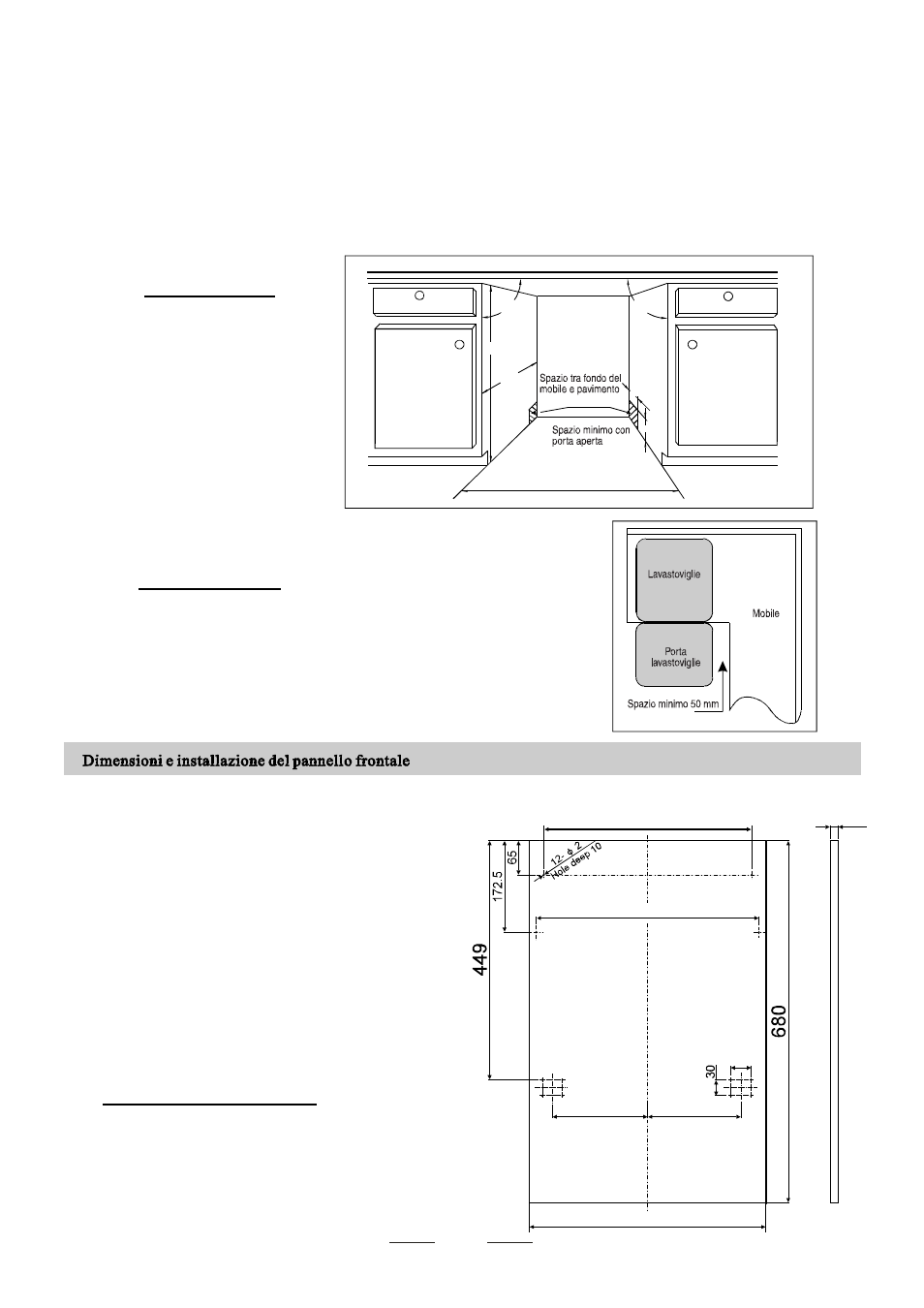

Figure delle dimensioni del vano e della posizione di installazione della lavastoviglie
Prima di sistemare la lavastoviglie nella posizione scelta per l'installazione è necessario eseguire
alcune operazioni preliminari.
Scegliere una posizione nelle vicinanze del lavello per facilitare l'allacciamento dei tubi di carico
e scarico (vedere la figura 1).
In caso di installazione nell'angolo del vano, è necessario accertarsi che lo spazio sia sufficiente
per l'apertura della porta (vedere la figura 2).
1.
2.
90 ° 90 °
450 mm
820mm
100
580mm
80
15
444
390
418
179 175
38
