M1600 Ingresso/uscita parallelo Sistema II/O Lightbus Beckhoff
Pagina 8 di 14 Versione : 2.0 Data : 12.7.95
ATTENZIONE:
per tutti i port vale quanto segue: nella configurazione del port come ingresso
(posizione ’OFF’ degli interruttori) tutti e 8 gli IC driver di uscita del
rispettivo port vanno rimossi.
Se gli IC driver di uscita non sono stati rimossi, il port non è in grado di
funzionare come ingresso, tuttavia il modulo non subisce danni.

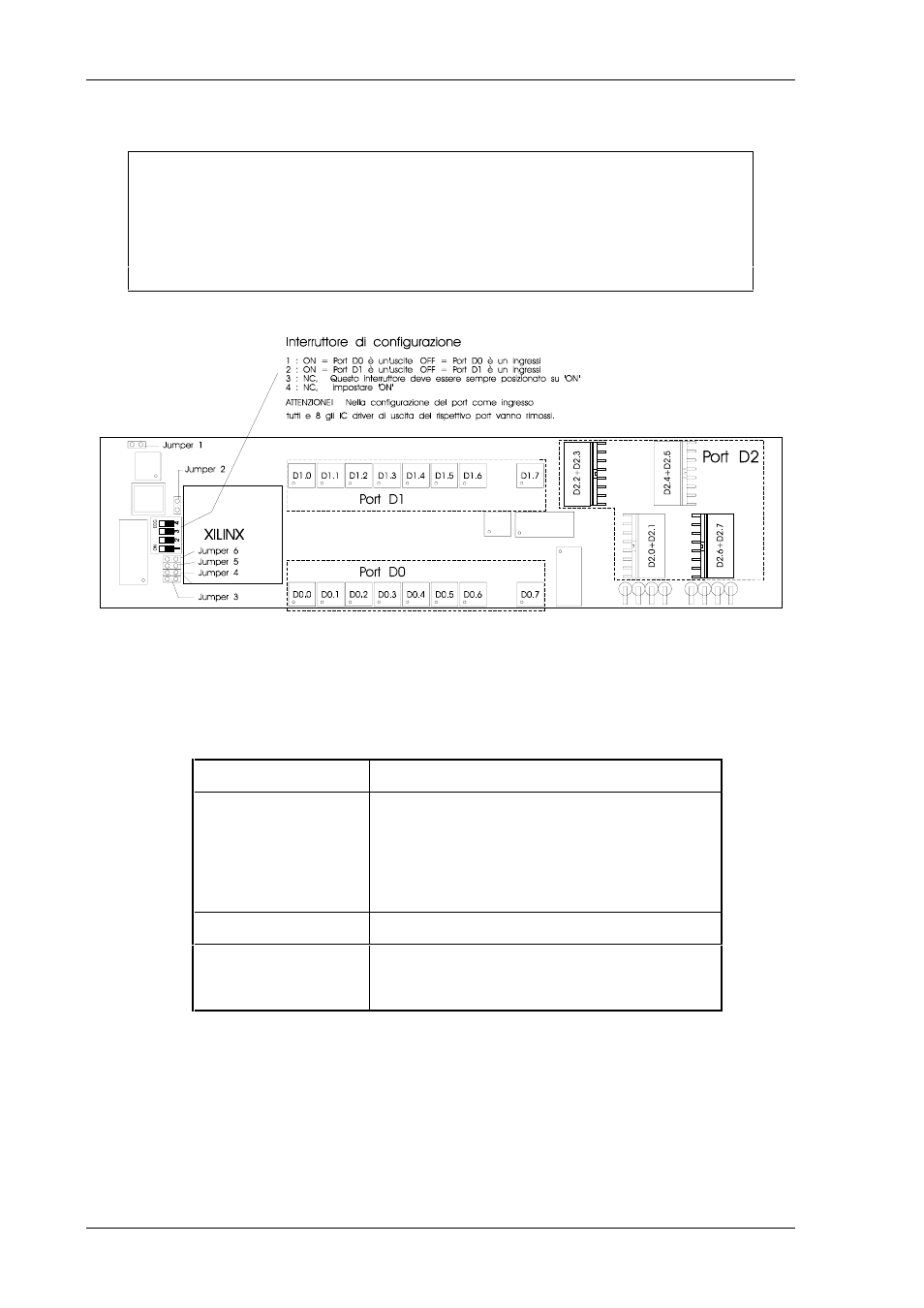

Vista del lato inferiore della scheda XILINX del M1600
Con i jumper da 1 a 2 sono possibili le seguenti configurazioni del modulo:
Jumper 1 Watchdog ON / OFF
Se il jumper è inserito, la funzione 'Watchdog' è
disinserita (vale solo per D0 e D1). Ciò significa che,
in caso di errore, uscite settate non vengono
disinserite.
Per le 8 uscite di potenza (D2) la funzione di sicurezza
è sempre attiva.
Jumper 2 Latch ON / OFF
Nell’impostazione standard il jumper è inserito. Ciò
significa che i segnali di ingresso vengono letti solo
una volt ogni 6,8 ms, altrimenti permanentemente.
