M1410 Ingresso/uscita parallelo Sistema II/O Lightbus Beckhoff
Pagina 8 di 13 Versione : 2.0 Data : 12.7.95
Se un port è un ingresso oppure un’uscita, dipende dalla posizione degli interruttori:
Posizione 'ON' => il port è un’uscita
Posizione 'OFF'=> il port è un ingresso
ATTENZIONE:
per tutti i port vale quanto segue: nella configurazione del port come ingresso
(posizione ’OFF’ degli interruttori) tutti e 8 gli IC driver di uscita del
rispettivo port vanno rimossi.
Se gli IC driver di uscita non sono stati rimossi, il port non è in grado di
funzionare come ingresso, tuttavia il modulo non subisce danni.

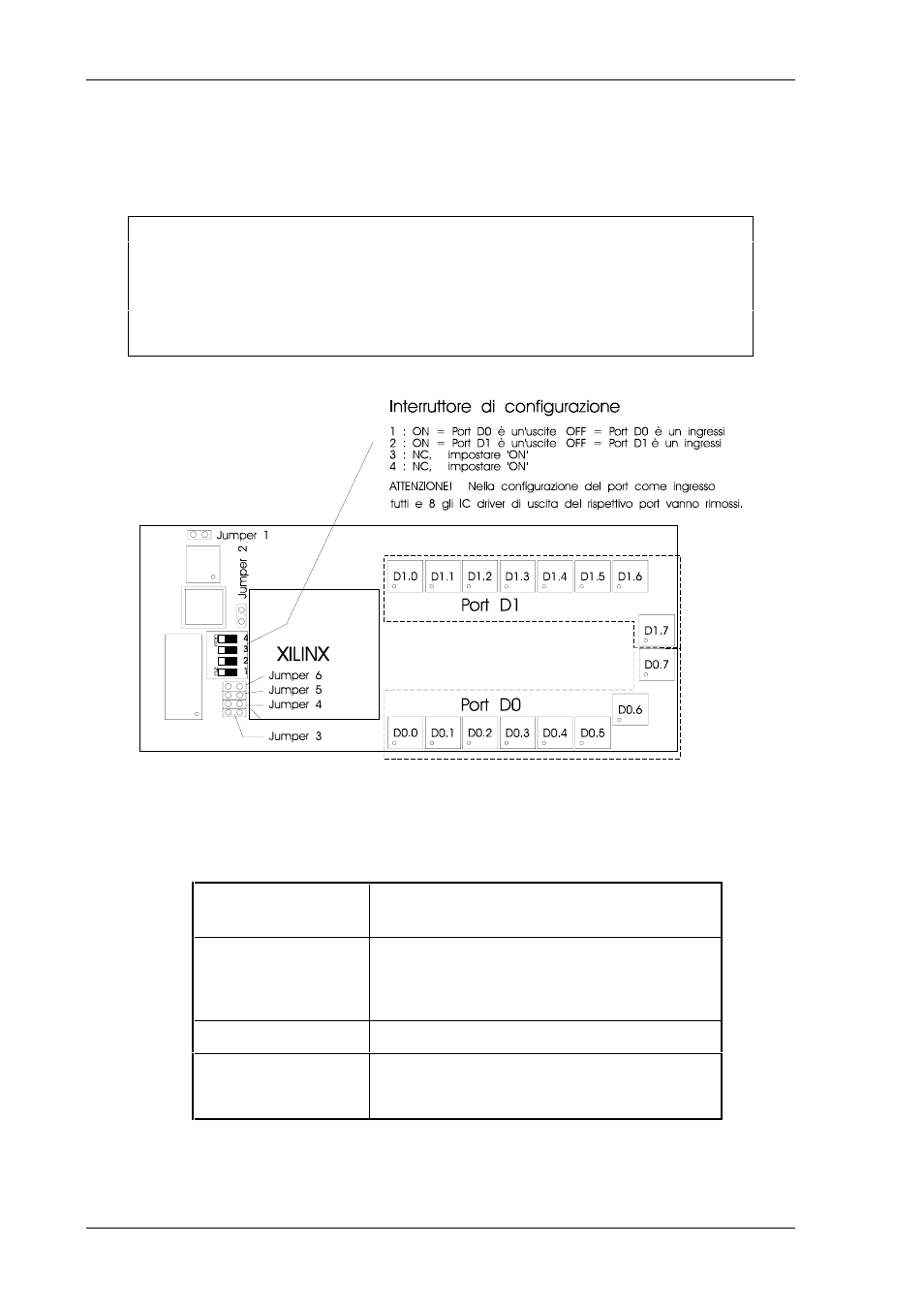

Vista della scheda XILINX del modulo M1410
Con i jumper da 1 a 2 sono possibili le seguenti configurazioni del modulo:
Jumper 1 Watchdog ON / OFF
per i port D0 e D1
Se il jumper è inserito, la funzione di sicurezza
'Watchdog' è disinserita. Ciò significa, che in caso di
errore, uscite settate del port D0 e D1 non vengono
disinserite.
Jumper 2 Latch ON / OFF
Nell’impostazione standard il jumper è inserito. Ciò
significa che i segnali di ingresso vengono letti solo
una volta ogni 6,8 ms, altrimenti permanentemente.
