Sistema Ti-SUB - Procedura di montaggio

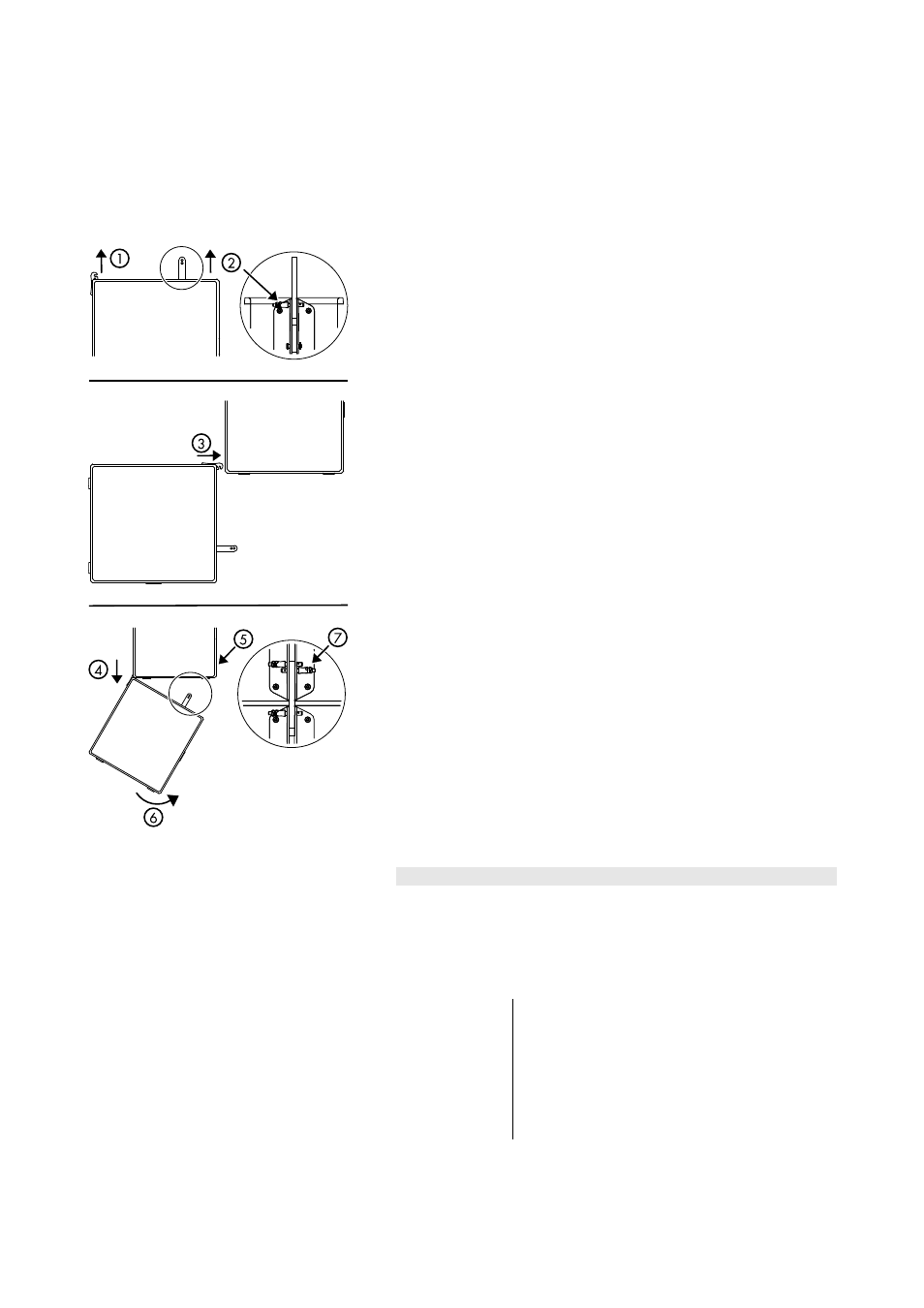

Fig. 2: Assemblaggio dei sistemi Ti-SUB
I line array di sistemi Serie Ti che prevedono sistemi Ti-SUB sulla sommità
dell'array possono essere assemblati con l'ausilio dell'accessorio Z5370 T
Flying frame. La procedura di montaggio segue la descrizione presente
nel manuale di rigging per i sistemi Serie T, fornito assieme al T Flying
frame. Tuttavia i sistemi Ti-SUB hanno differenti meccanismi di connessione
frontale. Il sistema Ti-SUB è equipaggiato frontalmente con ganci e perni
fissi anziché con perni a innesto rapido, nascosti da un coperchio dello
stesso colore del cabinet.
Per agganciare un cabinet Ti-SUB al T Flying frame sulla sommità di un
array di sistemi Serie Ti, procedere come descritto di seguito:
1. Estrarre i ganci frontali presenti sul cabinet.
2. Estrarre il perno a innesto rapido che blocca il gancio centrale
posteriore e far scorrere quest'ultimo verso l'alto fino alla sua
completa fuoriuscita.
Inserire di nuovo il perno per bloccare il gancio nella sua nuova
posizione
3. Mantenere il cabinet con una angolazione di 90° rispetto al
cabinet superiore/telaio e inserire i ganci frontali all'interno delle
barre di rigging anteriori del cabinet superiore
4. Abbassare lentamente il cabinet facendo attenzione che i ganci
rimangano connessi ai perni.
5. Estrarre il perno a innesto rapido dalla barra di rigging del
cabinet superiore.
6. Sollevare il retro del cabinet e inserire il gancio centrale
all'interno della barra di rigging del cabinet superiore.
7. Inserire i due perni a innesto rapido sulla barra di rigging del
cabinet superiore.
Opzioni per il cabinet del sistema Ti-SUB
La versione in colore speciale (SC) del cabinet è disponibile in tutti i colori
della tabella dei colori RAL. Il connettore è di tipo NL4.
La versione resistente agli agenti atmosferici (WR) è disponibile solo in
colore nero. È dotata di un cavo di ingresso fisso (5 m / 16,4 piedi, tipo
H-07-RN-F 2 x 2,5 mm
2 /AWG 13).
ATTENZIONE: I sistemi in versione WR possono essere utilizzati in
condizioni ambientali variabili; tuttavia, non sono
destinati all'utilizzo permanente all'aperto, se non
protetti.
-
Prevedere una ulteriore copertura sopra i sistemi.
-
Disporre i cabinet in orizzontale o con una
inclinazione verso il basso.
