Collegamenti
1
2
3
4
5
1
2
3
4
5
passive
crossover

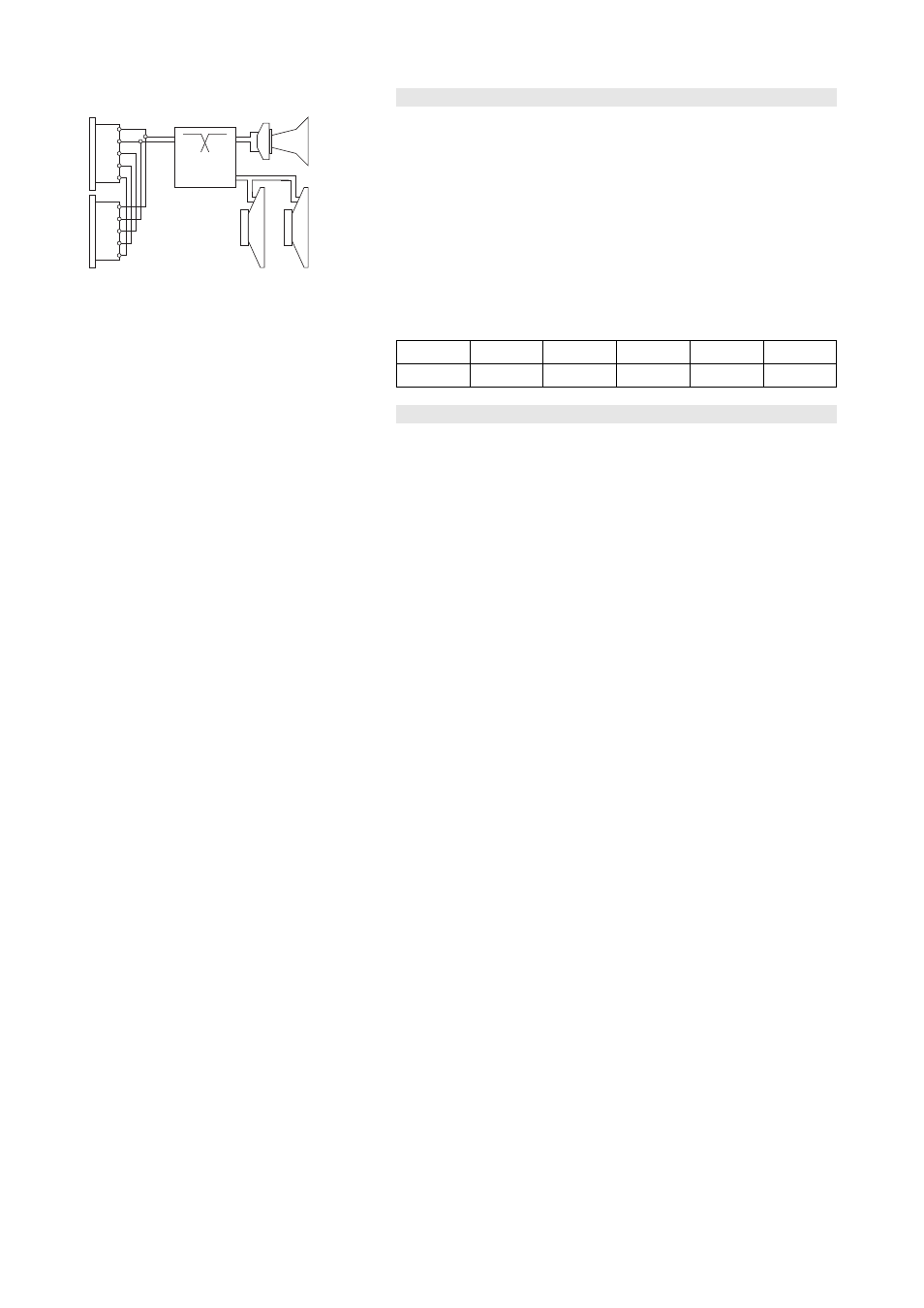

Fig. 4: Cablaggio dei connettori
Il cabinet dei sistemi di altoparlanti T10 è dotato di una coppia di
connettori EP5. I cinque pin dei due connettori sono collegati in parallelo.
Il sistema T10 utilizza i pin 1/2. I pin 3/4 e 5 sono riservati per i
subwoofer attivi, con il pin 5 utilizzato come SenseDrive (disponibile solo
con l'uso di un amplificatore D12 e cablaggio a 5 conduttori). Utilizzando
il connettore maschio per l'ingresso, il connettore femmina consente il
collegamento diretto di sistemi supplementari.
Come opzione, il sistema T10 può essere fornito in versione con connettori
NL4.
Le corrispondenze tra i pin dei connettori EP5 e NL4 sono riportate nella
tabella seguente.
EP5 1 2 3 4 5
NL4 1+ 1
–
2+ 2
–
n.d.
Funzionamento con amplificatore D6 o D12
Selezionare la configurazione T10 del controller.
Gli amplificatori D6 e D12 dispongono di tre configurazioni per i sistemi
di altoparlanti T10.
In particolare per l'amplificatore D12, esse sono disponibili nelle
modalità "Dual Channel" e "Mix TOP/SUB".
È possibile collegare un massimo di quattro sistemi T10 ad ogni canale
dell'amplificatore D6 o D12.
Configurazioni "T10 Arc" e "T10 Line"
Queste configurazioni vanno selezionate quando i sistemi T10 sono
utilizzati come line source, in relazione alla curvatura dell'array. Entrambe
le configurazioni possono essere utilizzate all'interno del medesimo array.
La configurazione "Arc" va utilizzata quando i sistemi T10 sono inseriti in
sezioni curve di array.
La configurazione "Line" va impiegata per sezioni di array a lunga gittata,
ove siano presenti tre o più angoli di apertura consecutivi di 0°, 1°o 2°.
Rispetto alla configurazione "Arc", la gamma di frequenze medio-alte
viene ridotta per compensare la conseguente estensione del campo vicino.
L'impostazione delle due configurazioni descritte, all'interno dell'array,
deve seguire la progressione degli angoli di apertura stabiliti. Tuttavia,
poiché i sistemi vengono solitamente cablati in gruppi di massimo quattro
unità, è consentito un certo scostamento da tale prescrizione.
Configurazione "T10 PS"
Questa configurazione deve essere utilizzata quando i sistemi T10 sono
impiegati come point source o utilizzati come singole unità le cui trombe
siano in configurazione line array (per es. come front fill o installati a
soffitto).
Sistema di altoparlanti T10, Manuale d'uso (1.0 IT) Pagina 5 di 9
