Collegamenti
1
2
3
4
5
1
2
3
4
5
Sense Drive
n.c.

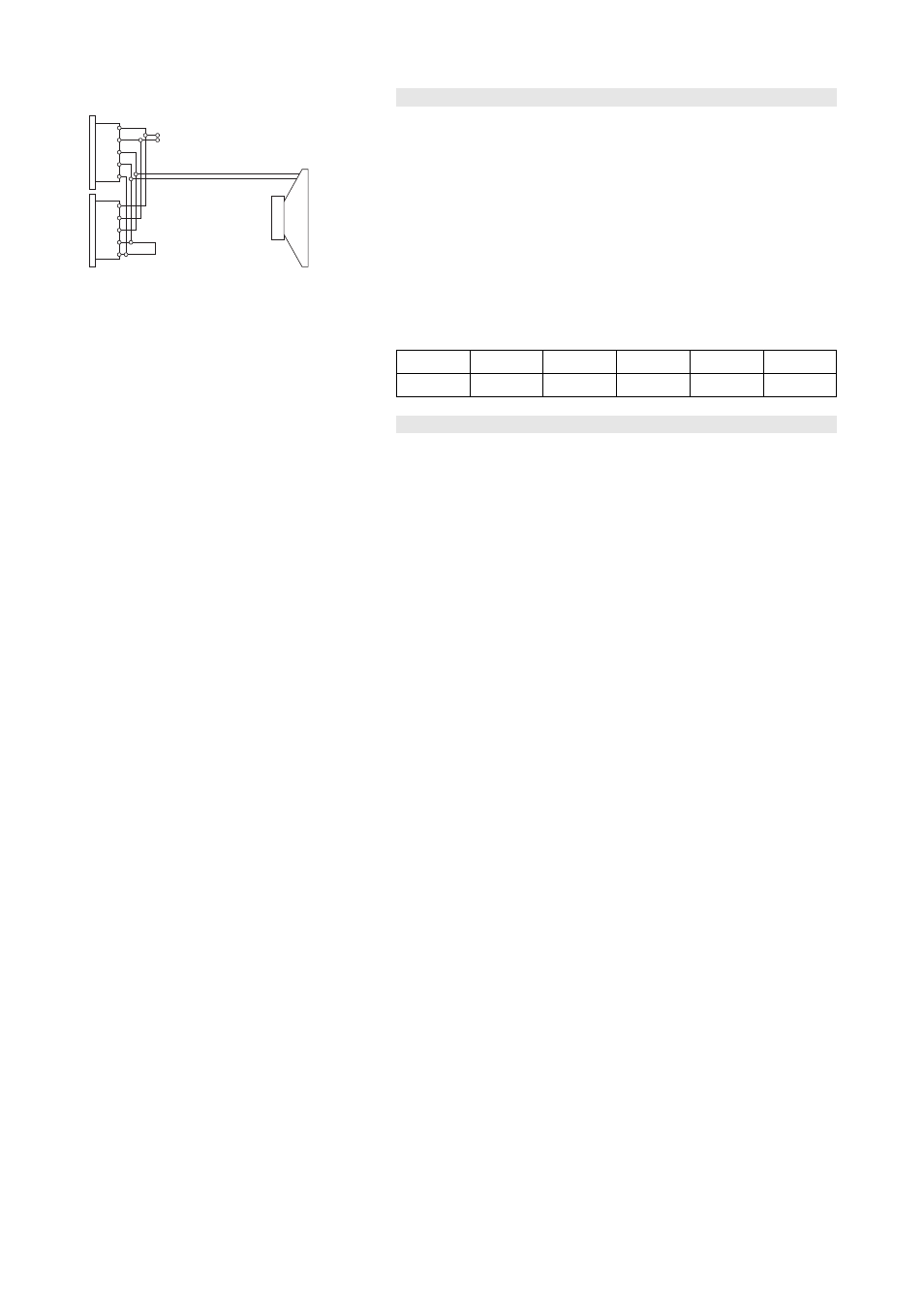

Fig. 2: Cablaggio dei connettori
Il cabinet del sistema T-SUB è dotato di una coppia di connettori EP5. I
cinque pin dei due connettori sono collegati in parallelo. Il sistema T-SUB
utilizza i pin 3/4 e 5. Il pin 5 è utilizzato come SenseDrive (disponibile
solo con l'uso di un amplificatore D12 e cablaggio a 5 conduttori). I pin
1/2 sono riservati per i sistemi d&b full range. Utilizzando il connettore
maschio per l'ingresso, il connettore femmina consente il collegamento
diretto di sistemi supplementari.
Come opzione, il sistema T-SUB può essere fornito in versione con
connettori NL4. In tal caso, se l'amplificatore D12 è in versione con
connettori NL4, la funzione SenseDrive non è disponibile.
Le corrispondenze tra i pin dei connettori EP5 e NL4 sono riportate nella
tabella seguente.
EP5 1 2 3 4 5
NL4 1+ 1– 2+ 2– n.d.
Funzionamento con amplificatore D6 o D12
Selezionare la configurazione T-SUB del controller.
Per l'amplificatore D12, essa è disponibile nelle modalità "Dual Channel"
e "Mix TOP/SUB".
È possibile collegare un massimo di due sistemi T-SUB ad ogni canale
dell'amplificatore D6 o D12.
Impostazioni del controller
Filtro 100 Hz
Inserendo il filtro 100 Hz, la frequenza di taglio superiore del sistema
viene ridotta da 140 Hz a 100 Hz.
