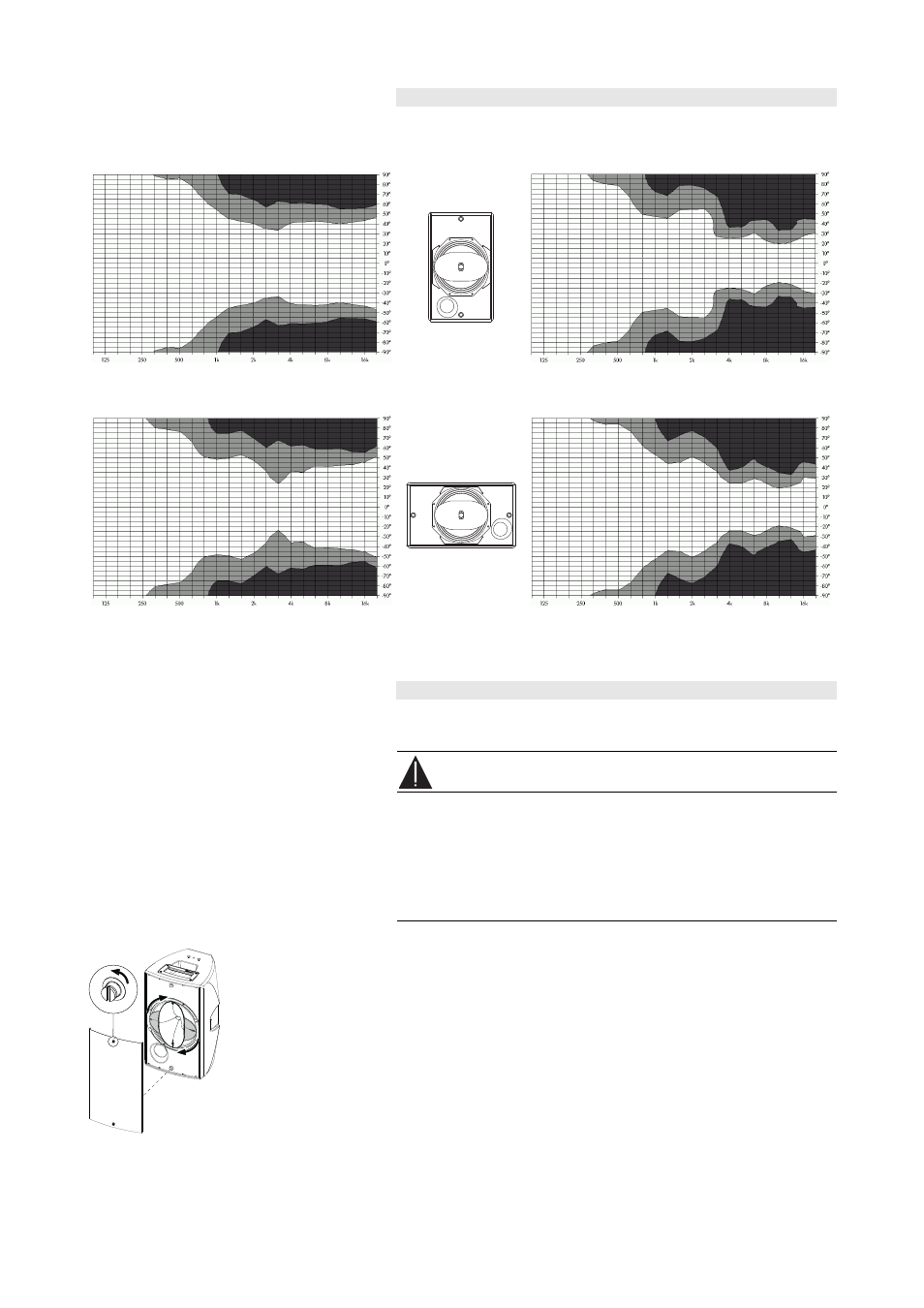

Caratteristiche di dispersione
I grafici seguenti, realizzati tracciando curve di uguale pressione acustica
(isobare) a -6 dB e -12 dB, mostrano l'andamento dell'angolo di
dispersione un singolo sistema E8 in funzione della frequenza.
Fig. 7: E8, grafico delle curve isobare sul piano
orizzontale, configurazione standard Fig. 8: E8, grafico delle curve isobare sul piano
verticale, configurazione standard
Fig. 9: E8, grafico delle curve isobare sul piano
orizzontale, configurazione orizzontale con
tromba ruotata Fig. 10: E8, grafico delle delle curve isobare sul
piano verticale, configurazione orizzontale con
tromba ruotata
Modifica della dispersione della tromba degli acuti
La tromba degli acuti può essere ruotata di 90° rispetto all'unità
coassiale.
ATTENZIONE!
Rischio potenziale di lesioni personali dovute alla caduta di
oggetti.
- Provvedere all'orientamento della tromba prima di sospendere
il cabinet .
- Non rimuovere la griglia anteriore quando il cabinet è già
sospeso da terra.
Strumenti necessari: cacciavite o moneta idonea.
- Aprire i ganci a chiusura rapida in alto e in basso sulla griglia anteriore
e rimuovere quest'ultima.
- Afferrare la tromba dai bordi esterni e ruotarla finché non scatta
nell'orientazione desiderata.
- Rimontare e fissare la griglia anteriore.
ATTENZIONE:
verificare che i due ganci a chiusura rapida della
griglia anteriore siano bloccati prima di utilizzare
l'altoparlante.
Sistema di altoparlanti E8 Manuale d'uso, (1.3 IT) Pagina 7 di 10
