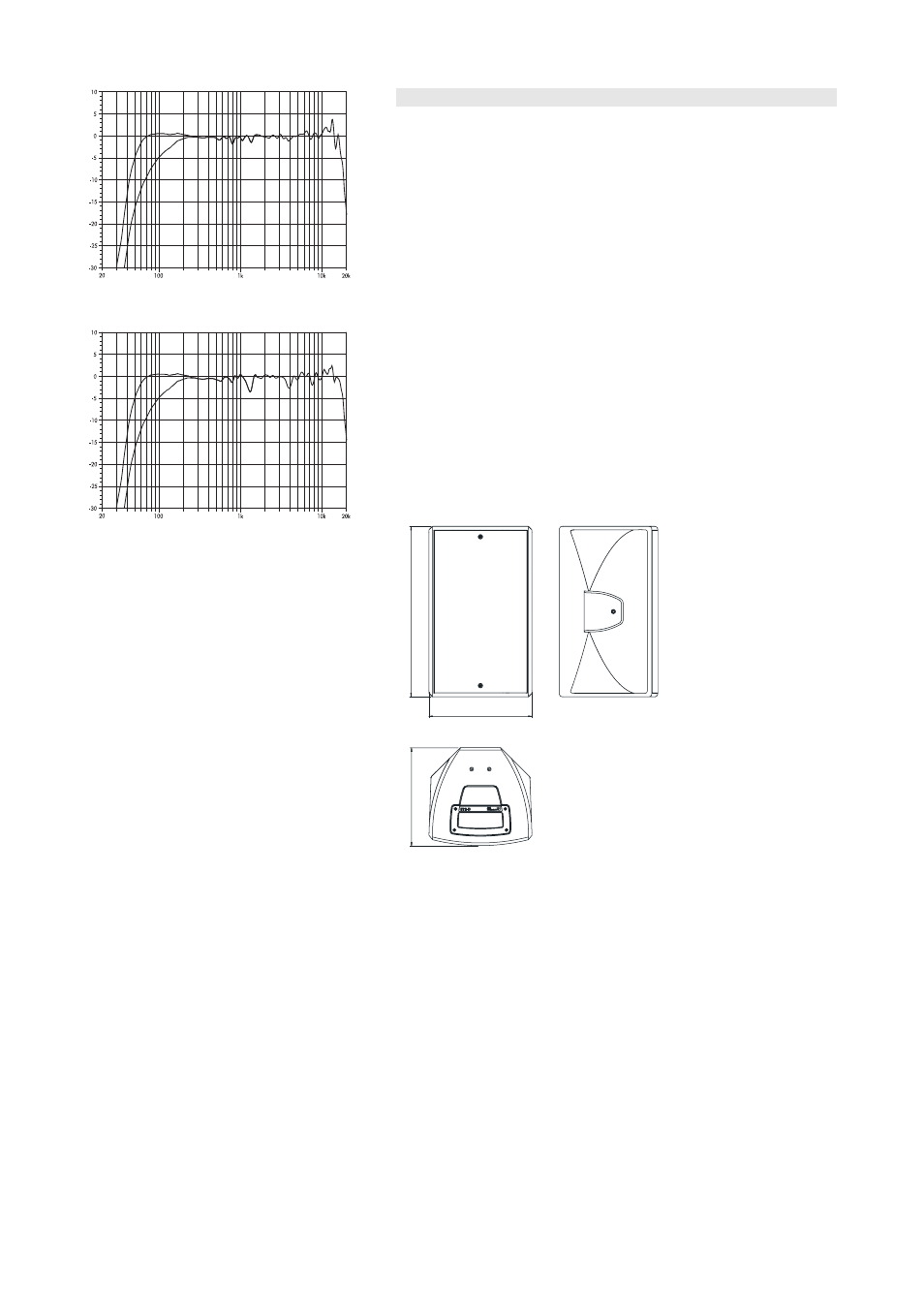

Fig. 14: Risposta in frequenza del sistema
E12, modalità standard e CUT
Fig. 15: Risposta in frequenza del sistema
E12-D, modalità standard e CUT
Specifiche tecniche
Caratteristiche del sistema E12, E12-D
Risposta in frequenza (-5 dB standard)...............................................50 Hz ... 18 kHz
Risposta in frequenza (-5 dB modalità CUT)...................................100 Hz ... 18 kHz
Pressione acustica max. (1 m, campo libero) E12/E12-D con D12....134/133 dB
Pressione acustica max. (1 m, campo libero) E12/E12-D con D6.......131/130 dB
(SPLmax di picco, segnale di prova: rumore rosa con fattore di cresta 4)
Livello di ingresso (100 dB - SPL/1 m)................................................................-17 dBu
Unità E12/E12-D
Impedenza nominale.................................................................................................8 Ohm
Potenza (RMS / picco 10 ms).....................................................................300/1600 W
Angolo di dispersione nominale (orizz. x vert.)......................80° x 50°, 110° x 50°
Componenti..................................................woofer
da 12” con magnete al neodimio
.........................................driver coassiale a compressione da 1,3” con bobina da 3”
...........................................................................................................e tromba CD ruotabile
....................................................................................................................crossover passivo
Collegamenti..............................................................................................................2 x EP5
.........................................................................................optional e versione SC: 2 x NL4
...........................versione WR: cavo fisso 5 m (H-07-RN-F 2 x 2,5 mm2/AWG 13)
Assegnazione dei pin.............................................................................................EP5: 1/2
..............................................................................................................................NL4: 1+/1-
..............................................................................................cavo fisso: marrone + / blu –
Peso.................................................................................................................................16 kg
350 [13.8]
580 [
22
.8]
33
4
[13.
2
]
Fig. 16: Dimensioni del cabinet E12, E12-D in mm [pollici]
Sistema di altoparlanti E12, E12-D, Manuale d'uso (1.2 IT) Pagina 9 di 10
