8
Italiano
Introduzione

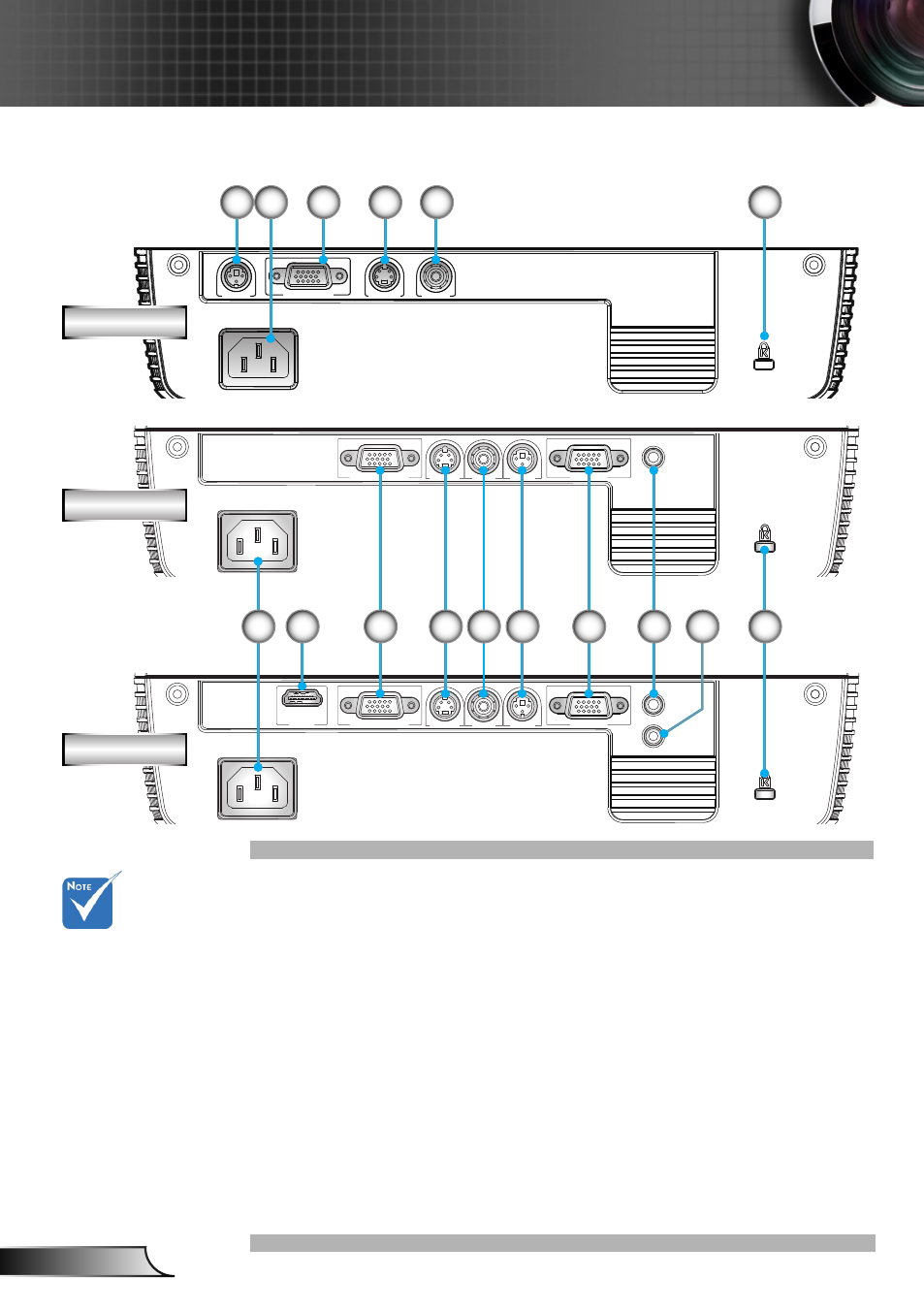

Connessioni di ingresso/uscita
 Monitor loop
attraverso il
sostegno solo in
VGA-In/SCART.
Connettore RS-232 (Tipo DIN 3 pin) 1.
Presa di alimentazione 2.
Connettore VGA-In/SCART 3.
(Segnale Analogico PC /Ingresso Video Componente/
HDTV/YPbPr/SCART)
Connettore input S-Video 4.
Connettore input video composito 5.
Dispositivo di sicurezza Kensington™ 6.
Connettore HDMI 7.
Connettore output VGA (collegamento a passante output 8.
monitor VGA)
Connettore ingresso audio (Mini jack 3,5 mm) 9.
Connettore uscita audio (Mini jack 3,5 mm) 10.
VGA-IN/SCART RS232 VIDEO S-VIDEO
5 4 3 1 2 6
SVGA
VGA1- IN / SCART S-VIDEO VIDEO RS232
AUDIO-IN
AUDIO-OUT
VGA-OUT HDMI
VGA1- IN / SCART S-VIDEO VIDEO RS232
AUDIO-IN
VGA-OUT
XGA
WXGA
7 2 3 4 5 1 8 9 6 10
