Italiano
9
Introduzione

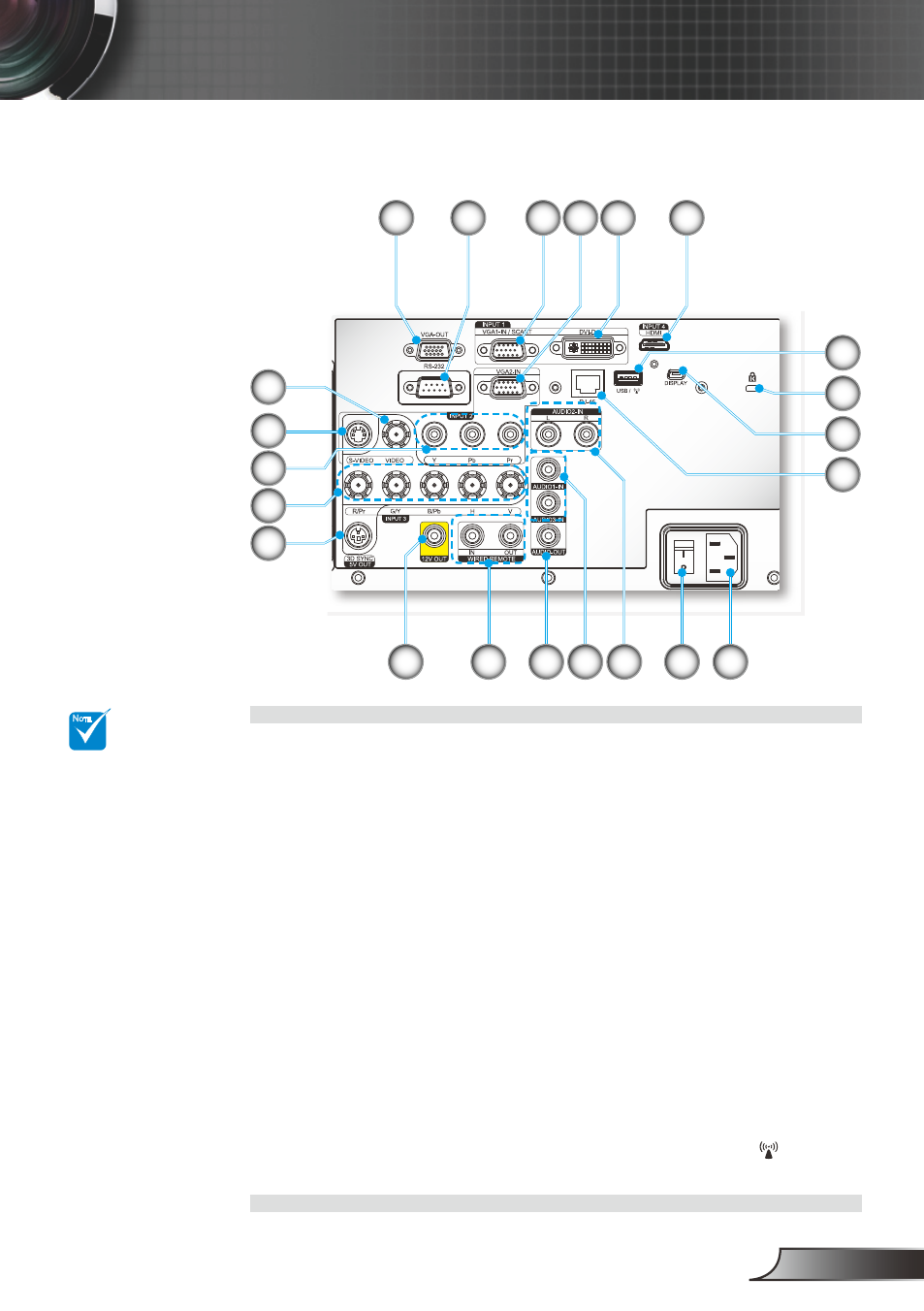

Porte di Connessione
Connettore output VGA 1.
(Monitor del loop tramite uscita)
Connettore RS-232 (Tipo DIN a 2.
9 pin)
Connettore VGA1-In/SCART 3.
(Segnale Analogico PC/Ingresso
Video Component/HDTV/YPbPr)
Connettore VGA2-In (Segnale 4.
Analogico PC/Ingresso Video
Component/HDTV/YPbPr)
Connettore DVI-D 5.
Connettore HDMI 6.
Connettore input video com- 7.
posito
Connettore input S-Video 8.
Connettore ingresso video com- 9.
ponente (YPbPr)
Connettore ingresso BNC 10.
(YPbPr/RGBHV)
Connettore uscita sincr. 3D (5 V) 11.
Connettore a Relè trigger 12 V 12.
(12V, 250 mA, Mini jack 3,5 mm)
Connettore remoto con fili in- 13.
gresso/uscita (3,5 mm jack)
Connettore uscita audio (Mini 14.
jack 3,5 mm) *
Connettore ingresso audio (Mini 15.
jack 3,5 mm) *
Connettore ingresso audio RCA 16.
sinistro/destro *
Interruttore di alimentazione 17.
Presa di alimentazione 18.
Connettore di rete RJ-45 19.
Mini connettore USB B (per 20.
visualizzazioni oltre il solo uso
USB) *
Dispositivo di sicurezza Kens- 21.
ington™
Connettore USB A / 22. (Wireless
Dongle) *
18
8
12 13 14 16
1 2 3 5 6
22
4
21
20
19
7
9
10
11
17 15
N
OTE
(*) Non supporta ™
il modello base.
