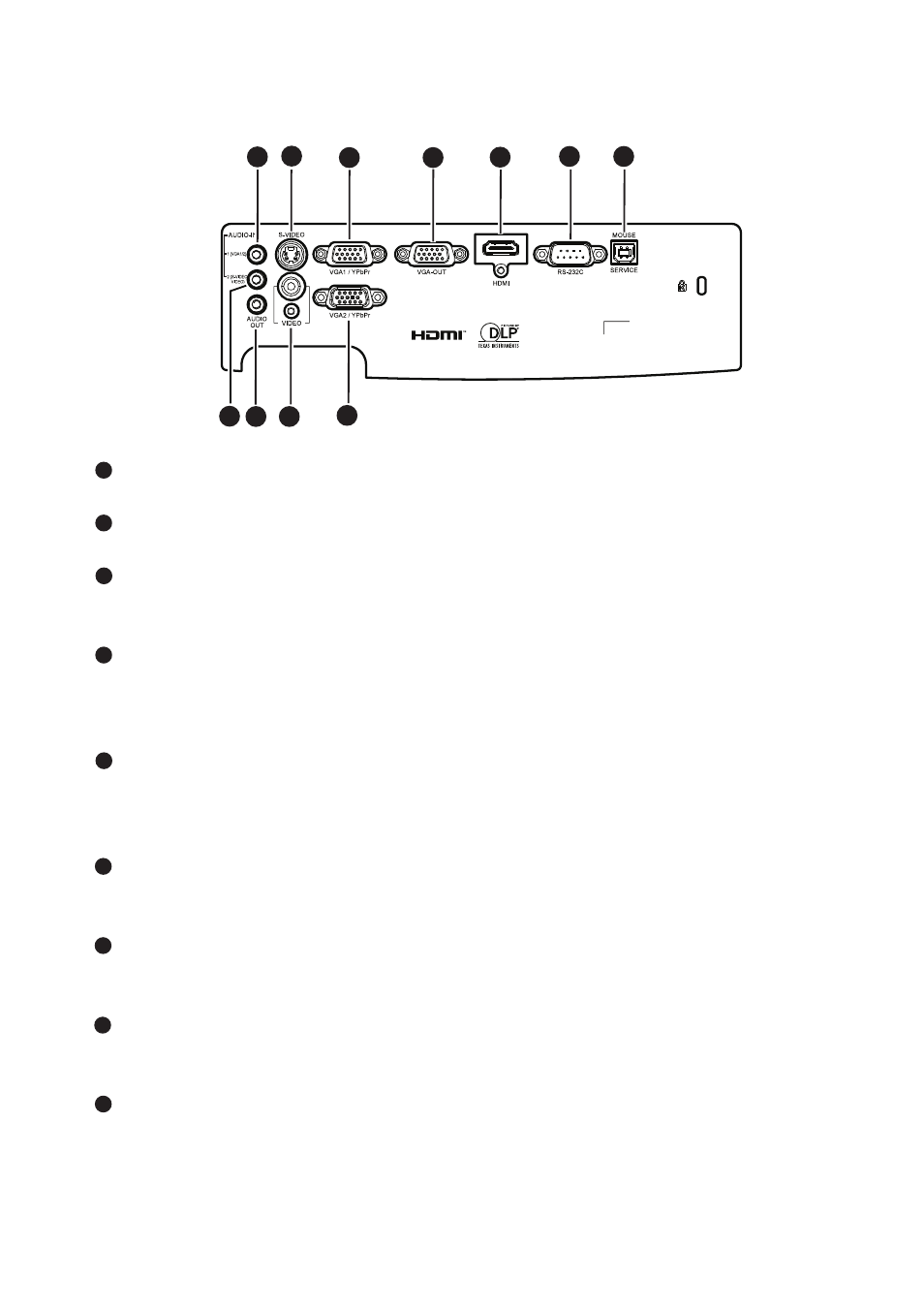

Porte di collegamento
AUDIO-IN 1
Collegare a questo connettore l’uscita audio del computer.
S-VIDEO
Collegare a questo connettore l’uscita S-Video dell’attrezzatura video.
VGA1/YPbPr
Collegare a questo connettore il segnale di ingresso immagine (RGB
analogico o component).
VGA-OUT
Collegare ad un monitor esterno.
In modalità Eco. (Standby), VGA-OUT è disabilitato.
In modalità Attiva (Standby), VGA-OUT è abilitato.
HDMI
Collegare a questo connettore l’uscita HDMI dell’attrezzatura video.
(Questa funzione è disponibile solo per prodotti con connettore di
ingresso HDMI.)
RS-232C
Quando si usa un computer per controllare il proiettore, collegare questo
connettore alla porta RS-232C del computer in controllo.
Service/Mouse
Questo connettore supporta l’aggiornamento del firmware, il mouse
remoto e pagina su/giù.
VGA2-IN/YPbPr
Collegare a questo connettore il segnale di ingresso immagine (RGB
analogico o component).
VIDEO
Collegare a questo connettore l’uscita video composito dell’attrezzatura
video.
