10
Italiano
Introduzione

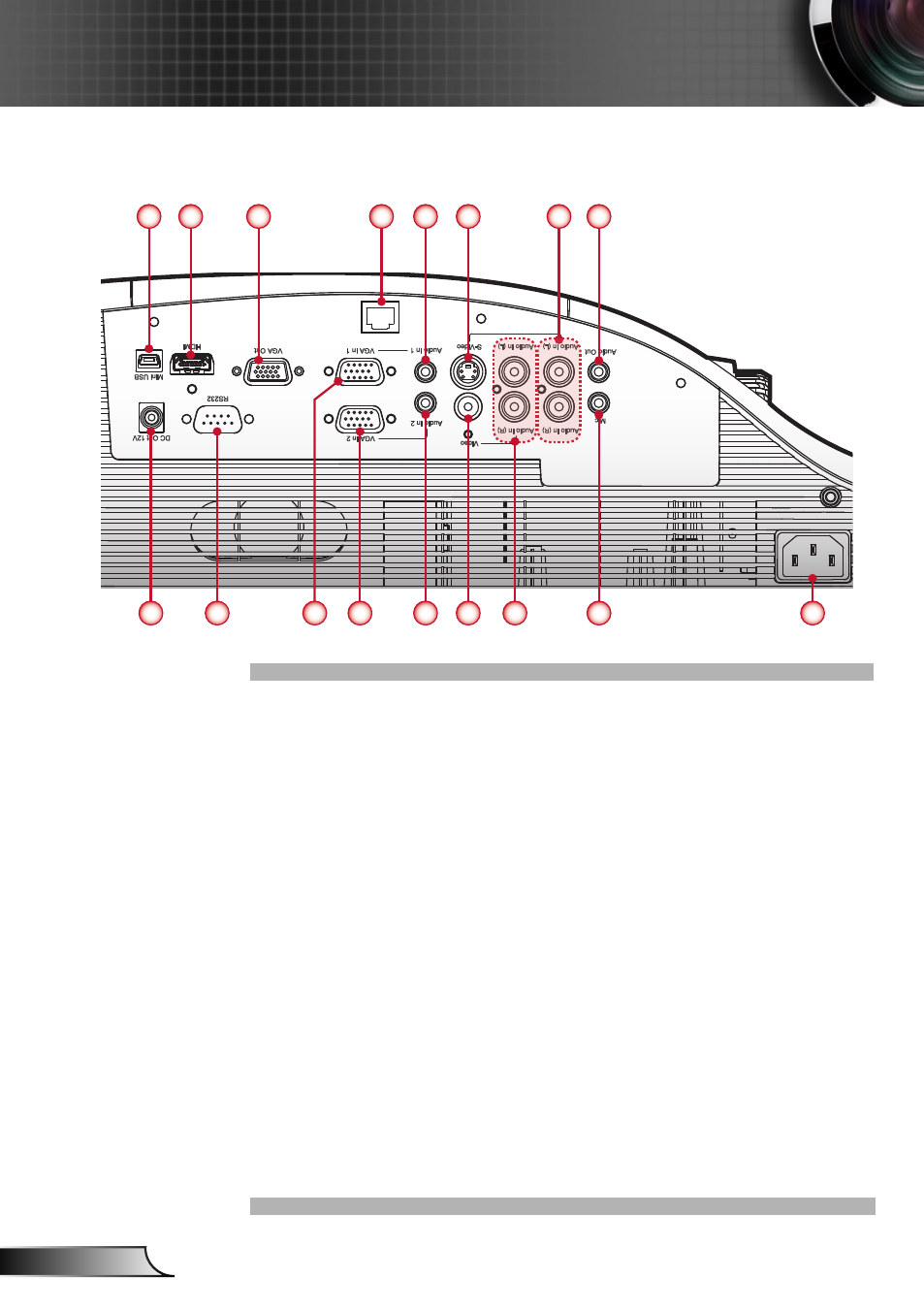

Connessioni di ingresso/uscita
Connettore USB mini 1.
Connettore HDMI 2.
Connettore uscita VGA 3.
Connettore LAN 4.
Connettore Audio In 1 (per connettore VGA In 1) 5.
Connettore S-video 6.
Connettore RCA ingresso audio sinistra/destra (per connet- 7.
tore S-Video)
Connettore uscita audio 8.
Connettore a Relè trigger 12 V (12 V, 250 mA) 9.
Connettore RS232 10.
Connettore VGA In 1 11.
Connettore VGA In 2 12.
Connettore Audio In 2 (per connettore VGA In 2) 13.
Connettore input video composito 14.
Connettore RCA ingresso audio sinistra/destra (per connet- 15.
tore ingresso video composito)
Connettore Ingresso Microfono 3.5mm 16.
Presa di Alimentazione 17.
LAN
3 2 1 5 6 8
9 10
7
11 12 13 14 15 16 17
4
