13
Italiano
Installazione
VGA2-IN / YPbPr
VGA-OUT VIDEO AUDIO-OUT
(VGA 1) AUDIO1-IN RS-232C
USB
(VGA 2) AUDIO2-IN HDMI RJ-45 (VIDEO) AUDIO3-IN
VGA1-IN / YPbPr / 3D SYNC OUT(5V)
12V OUT
E62405SP
R

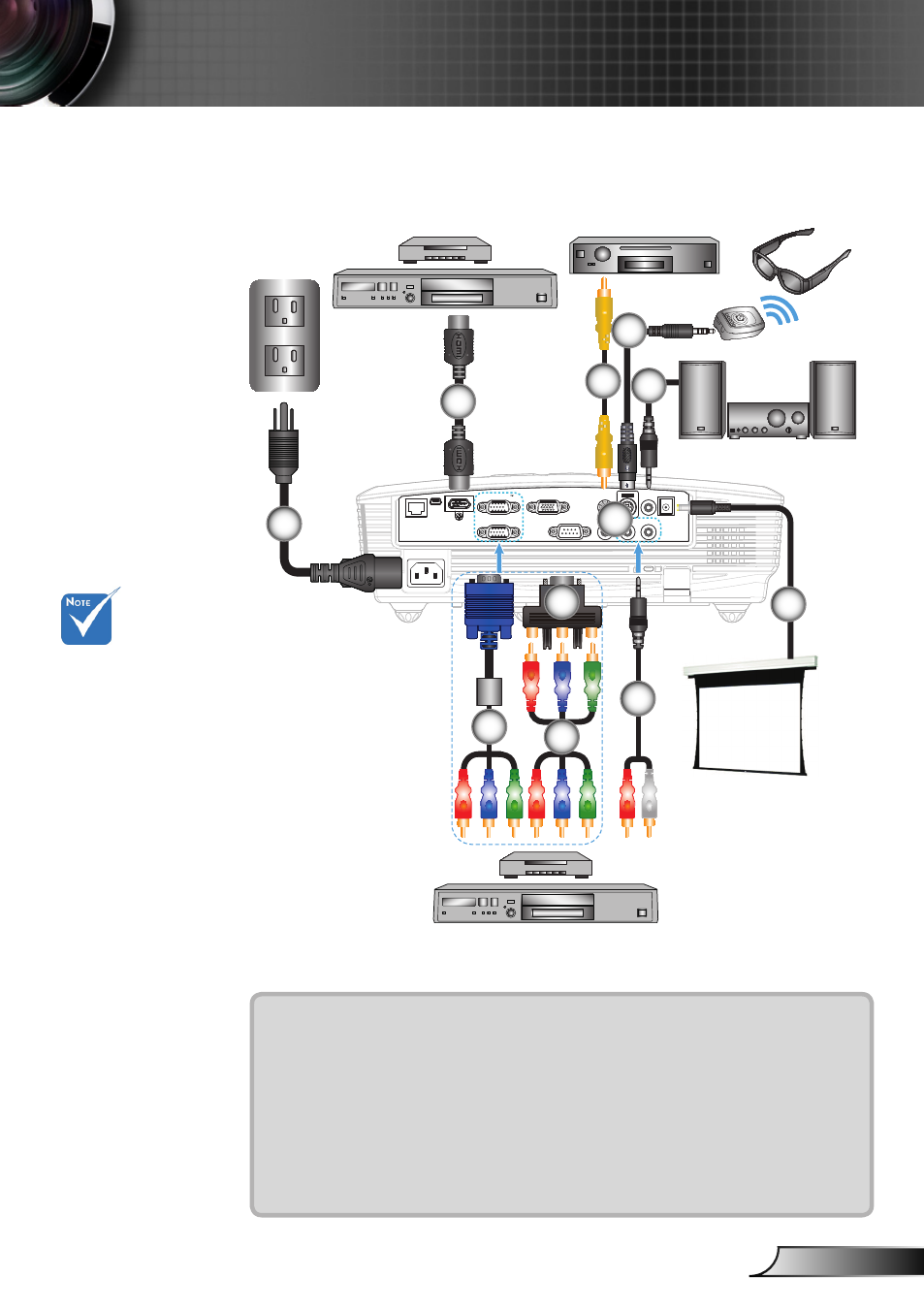

Collegamento a sorgenti video
1................................................................................... Cavo di alimentazione
2...................................................................................................*Cavo HDMI
3..................................................................................*Cavo video composito
4...................................................................................... *Cavo emettitore 3D
5........................................................................................ *Cavo output audio
6............................................................................................*Cavo VGA/RCA
7....................................................................................*Adattatore VGA/RCA
8...............................................................................*Cavo component 3 RCA
9................................................................................... *Jack/RCA cavo audio
10........................................................................................ *Spina a 12 V CC
Uscita video composita
Lettore DVD, decodificatore,
ricevitore HDTV
1
2
3
7
A causa delle ™
differenze nelle
applicazioni in
ciascun paese,
alcune zone
potrebbero avere
accessori diversi.
Per informazioni ™
più dettagliate
sul collegamento
dell’emettitore 3D
e degli occhiali 3D,
fare riferimento
alle relative guide
all’uso.
Utilizzare un ™
cavo HDMI ad
alta velocità per
collegare un lettore
Blu-Ray 3D.
(*) Accessori ™
opzionali
Uscita audio
6
8
Occhiali 3D
4
5
10
9
Lettore DVD, decodificatore,
ricevitore HDTV
Uscita a +12 V
8
