9
Italiano
Introduzione
USB
VGA1-IN/YPbPr/
VIDEO
VGA-OUT
VGA2-IN/YPbPr
HDMI
AUDIO1-IN
AUDIO-OUT
AUDIO2-IN
S-VIDEO
RS-232C

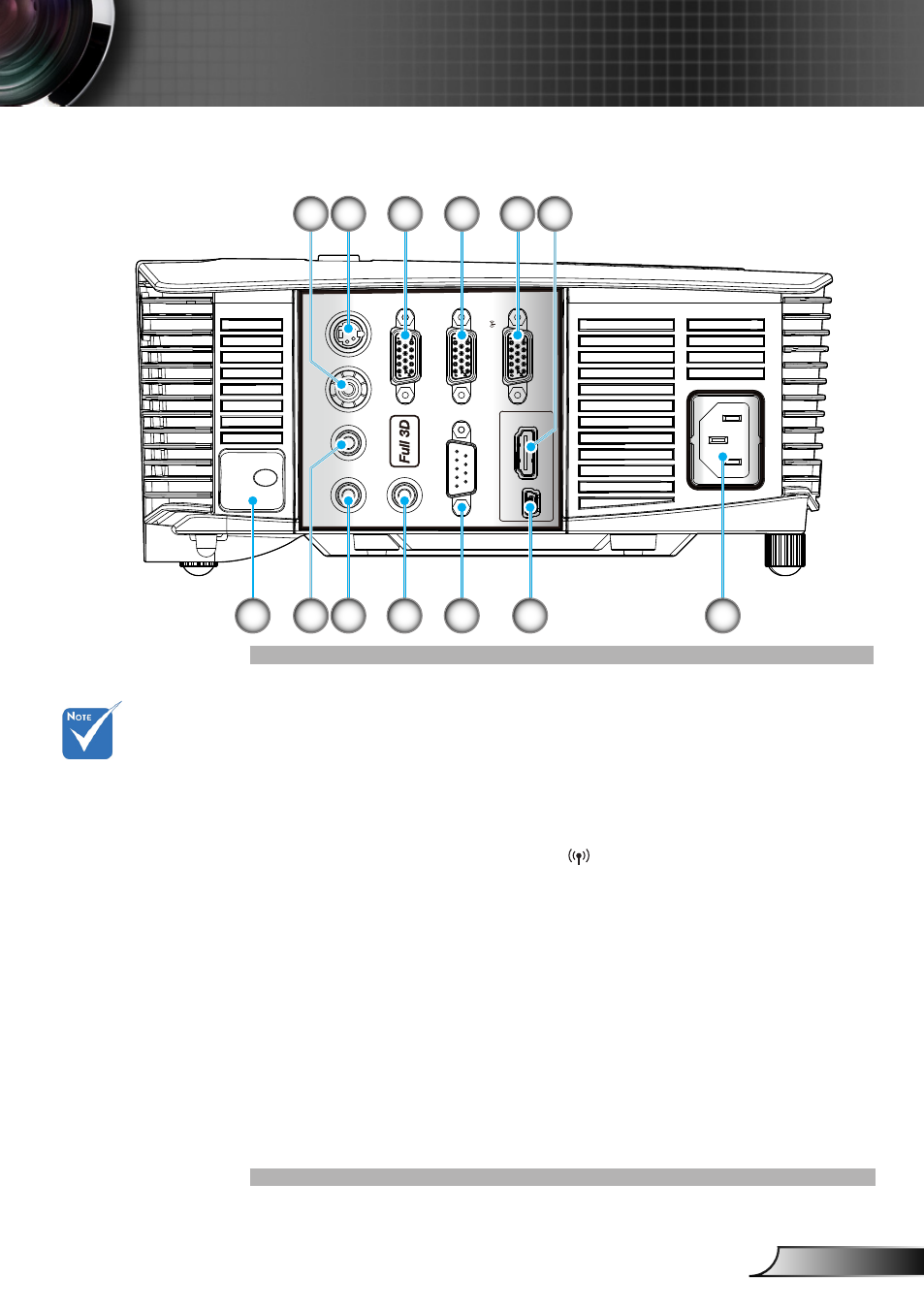

Connessioni di ingresso/uscita
Connettore input video composito
1.
Connettore input S-Video
2.
Connettore output VGA (Monitor del loop tramite uscita)
3.
Connettore VGA2-IN/YPbPr
4.
(Segnale Analogico PC /Ingresso Video Componente/
HDTV/YPbPr)
Connettore VGA1-IN/YPbPr/
5.
(Segnale analogico PC/
Ingresso video component/HDTV/YPbPr/funzione wireless
via Dongle VGA)
Connettore HDMI
6.
(*)
Blocco di sicurezza
7.
Connettore ingresso Audio 2 (Mini jack 3,5 mm)
8.
Connettore uscita audio (Mini jack 3,5 mm)
9.
Connettore ingresso Audio 1 (Mini jack 3,5 mm)
10.
Connettore RS-232 (9 poli)
11.
Servizio USB per aggiornamento firmware
12.
Presa di alimentazione
13.
Monitor loop
attraverso il
sostegno solo in
VGA1-IN/YPbPr.
(*) L’interfaccia
dipende dalle
specifiche del
modello.
La chiave VGA
è un accessorio
opzionale. Con-
tattare il servizio
Optoma per
dettagli.
7
9
10
11
12
13
8
2
3
4
5
1
6
