IT-56
Comandi ed elenco funzioni protocollo
RS232

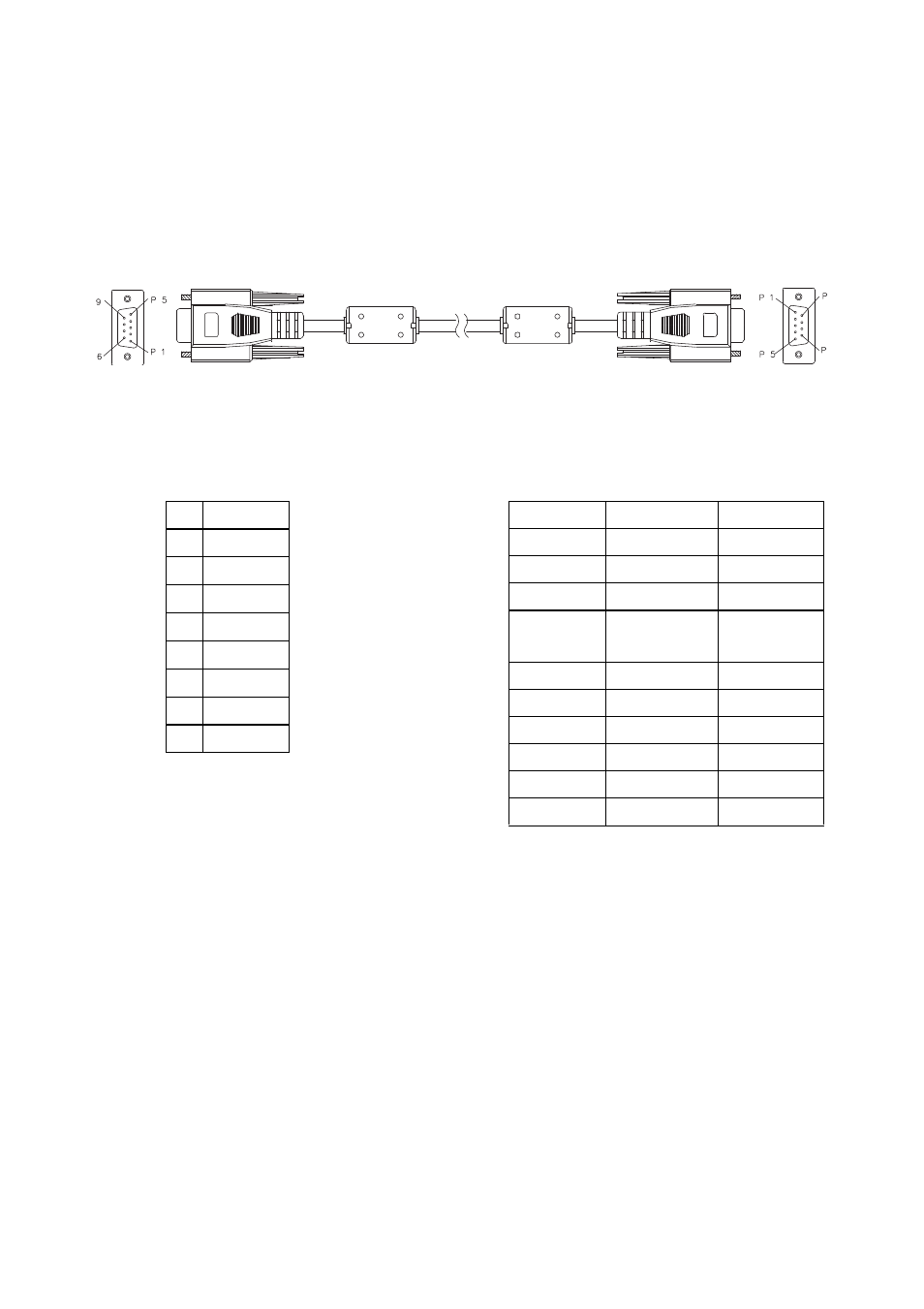

Assegnazione dei pin RS232
Elenco funzioni protocollo RS232
Nota
 Vi è un <CR> dopo tutti i comandi ASCII.
 0D è il codice HEX per <CR> in codice ASCII.
Velocità di trasmissione in baud: 9600
Bit di dati: 8
Parità: Nessuno
Bit di stop: 1
Controllo del flusso: Nessuno
UART16550 FIFO: Disattiva
Ritorno proiettore (riuscito): P
Ritorno proiettore (non riuscito): F
XX=01-99, ID del proiettore
XX=00 è per tutti i proiettori
D-Sub 9 pin
(da lato proiettore)
1 1 CD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI
Elenco dei cavi
(da lato cavo)
C1 COLORE C2
1 Nero 1
2 Marrone 3
3 Rosso 2
4
Arancion
e
6
5 Giallo 5
6 Verde 4
7 Blu 8
8 Viola 7
9 Bianco 9
SHELL DW SHELL
