9
Italiano
Introduzione
12V OUT RS232
R G B H V
S-VIDEO VIDEO Y Pb Pr
RJ45
HDMI 2 HDMI 1
VGA-OUT VGA 2-IN VGA 1-IN
SOURCE
INFO. MENU
AV MUTE
ENTER
RE-SYNC LENS
SHIFT
FOCUS
ZOOM

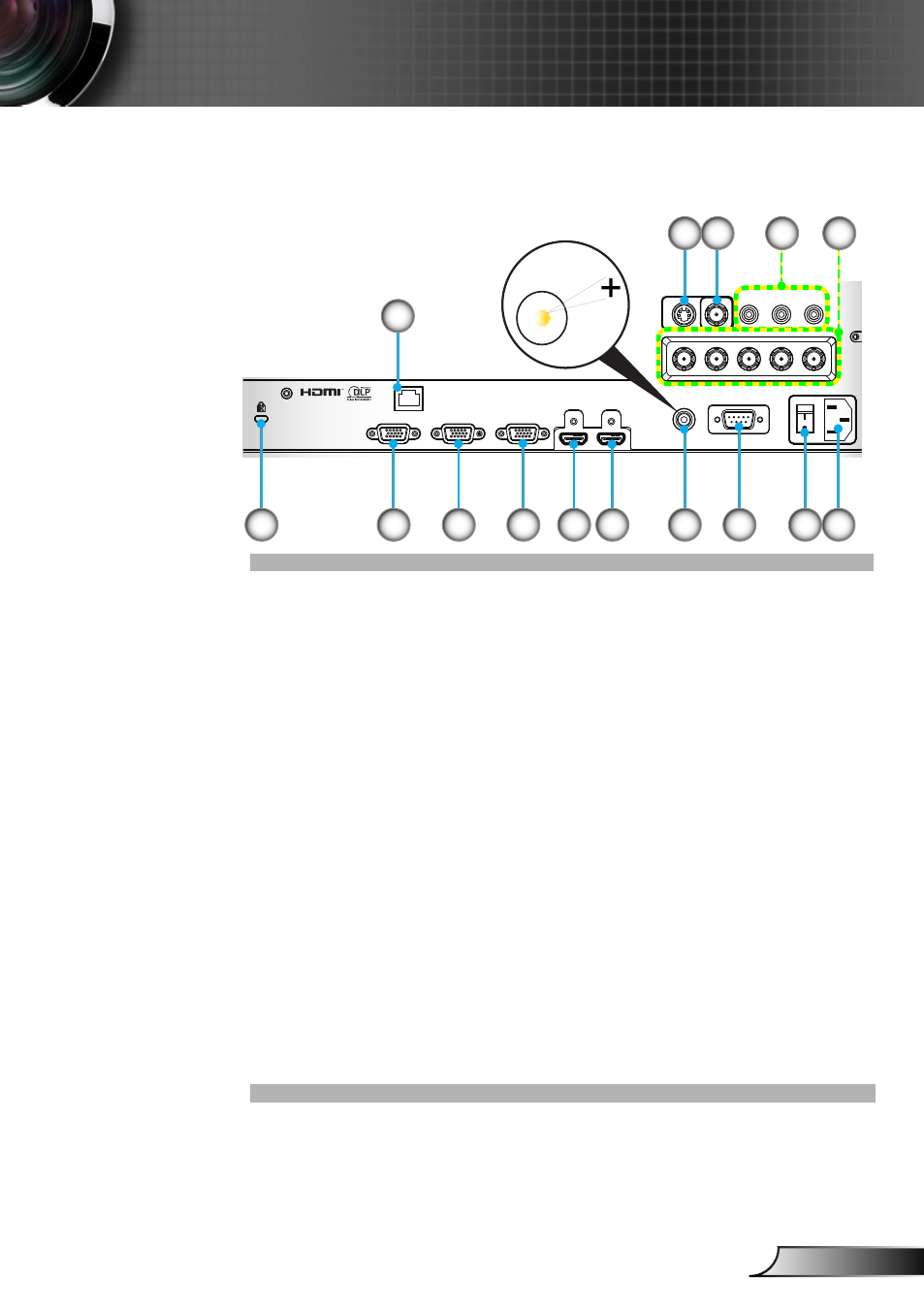

Connessioni di ingresso/uscita
1. Connettore input S-Video
2. Connettore input video composito
3. Connettore ingresso Video component (YPbPr)
4. Connettore ingresso BNC (YPbPr/RGBHV)
5. Dispositivo di sicurezza Kensington™
6. Connettore di rete RJ-45
7. Connettore output VGA (collegamento a passante output
monitor)
8. Connettore VGA2-In/YPbPr (Segnale Analogico PC /Ingres-
so Video Component/HDTV/YPbPr)
9. Connettore VGA1-In/YPbPr (Segnale Analogico PC /Ingres-
so Video Component/HDTV/YPbPr)
10. Connettore HDMI 1
11. Connettore HDMI 2
12. Connettore a Relè trigger 12V (12V, 250 mA)
13. Connettore RS-232 (Tipo DIN a 9 pin)
14. Interruttore di alimentazione
15. Presa di alimentazione
13 15 5 9
1 2
10 7 8 11
3
12V OUT
14 12
4
6
