IT8
CD5 XS
10 CD5 XS Introduzione e installazione
Il lettore CD5 XS può funzionare sia con il suo alimentatore interno sia, per aumentarne le
prestazioni, con un alimentatore esterno Naim FlatCap o Hi-Cap. Il collegamento dell’alimentatore
è illustrato nel diagramma 14.2. Il controllo e il funzionamento del lettore CD sono descritti nei
capitoli 16, 17 e 18.
Il CD5 XS deve essere installato su un supporto specifico concepito appositamente per questo
scopo. Non istallare il lettore su altre apparecchiature parti di impianti Naim Audio. Prestare
particolare attenzione a installare il lettore su una superficie orizzontale.
Il lettore CD5 XS è dotato di uscite analogiche e digitali S/PDIF, selezionabili utilizzando un
interruttore sul pannello posteriore.
La vite di bloccaggio sul lato inferiore del CD5 XS deve essere rimossa prima dell’uso e reinserita se
il dispositivo deve essere reimballato e spedito. Non utilizzare questa vite su nessun altro prodotto
Naim. Non capovolgere il lettore dopo aver rimosso la vite di bloccaggio.
Il lettore e l’alimentatore, se utilizzato, devono essere installati nella loro posizione finale prima di
collegare i cavi e di accenderli. Prima di accendere il lettore (o l’alimentatore esterno se in uso),
assicurarsi che gli amplificatori di potenza siano spenti e che il volume del preamplificatore sia
disattivato. L’interruttore di accensione del lettore si trova sul pannello posteriore. L’interruttore
dell’alimentatore FlatCap si trova sul suo pannello posteriore. L’interruttore dell’alimentatore Hi-Cap
si trova sul suo pannello anteriore.
11 CD5 XS Collegamenti

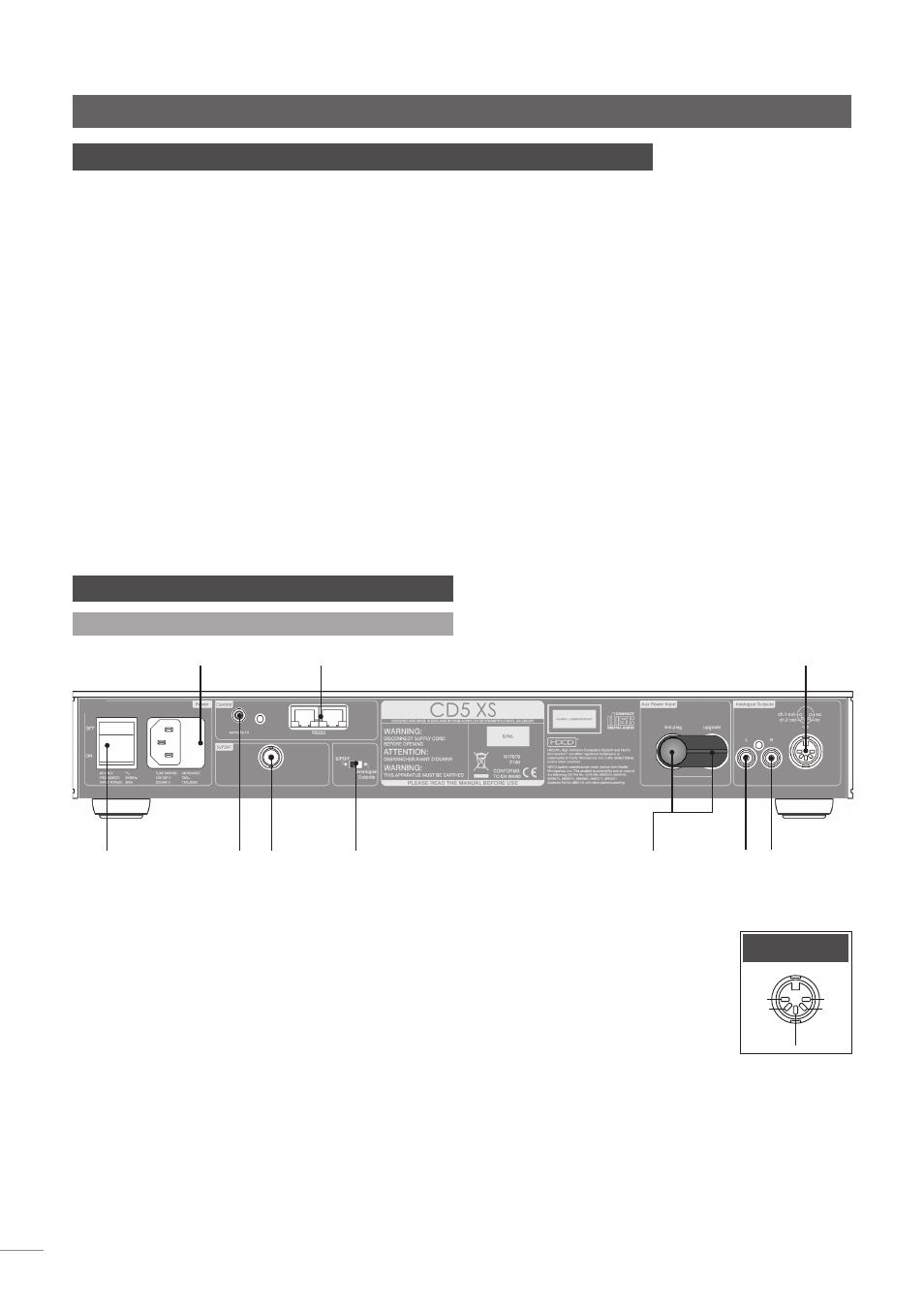

11.1 Pannello posteriore
can1 nc
nc
-ve
can2
Uscita DIN
CD5 XS
Uscita Phono
RCA destra
Ingresso alimentazione e
fusibile
Interruttore di
accensione
Ingresso
remote
Uscita digitale
S/PDIF
Interruttore uscita
analogica/digitale
Connettore alimentatore e prese
di upgrade (connettore link
inserito)
Uscita DIN
Uscita Phono
RCA sinistra
Interfaccia RS232
Nota: L’ingresso Remote serve per i segnali di controllo esterni
in impianti multi-room. Per maggiori informazioni, contattare il
rivenditore oppure direttamente Naim Audio.
Nota : L’interfaccia opzionale RS232 può fornire il controllo
esterno del lettore in installazioni custom. Per maggiori
informazioni, contattare il rivenditore oppure direttamente Naim
Audio.
Nota: Le prese di uscita phono RCA
e DIN non devono essere collegate
contemporaneamente.
Nota: Il connettore link dell’alimentatore
deve essere inserito a meno che non sia
in uso un alimentatore esterno.
