IT4
NAC 552
NAC 552PS
4.3 Tipi di prese e assegnazioni predefinite
Numero presa ingresso Caratteristiche presa Assegnazione predefinita tasto sorgente
1 Ingresso DIN Non assegnato
2 Ingresso DIN cd
3 Ingresso DIN tuner
4 ingresso/uscita DIN, anche AV Bypass tape
5 ingresso/uscita DIN, anche AV Bypass av
6 ingresso/uscita DIN aux 1
7 ingresso DIN, uscita per stadio phono aux 2
8 coppia RCA Phono Non assegnato
9 coppia RCA Phono Non assegnato
5 Comandi e collegamenti del NAC 552

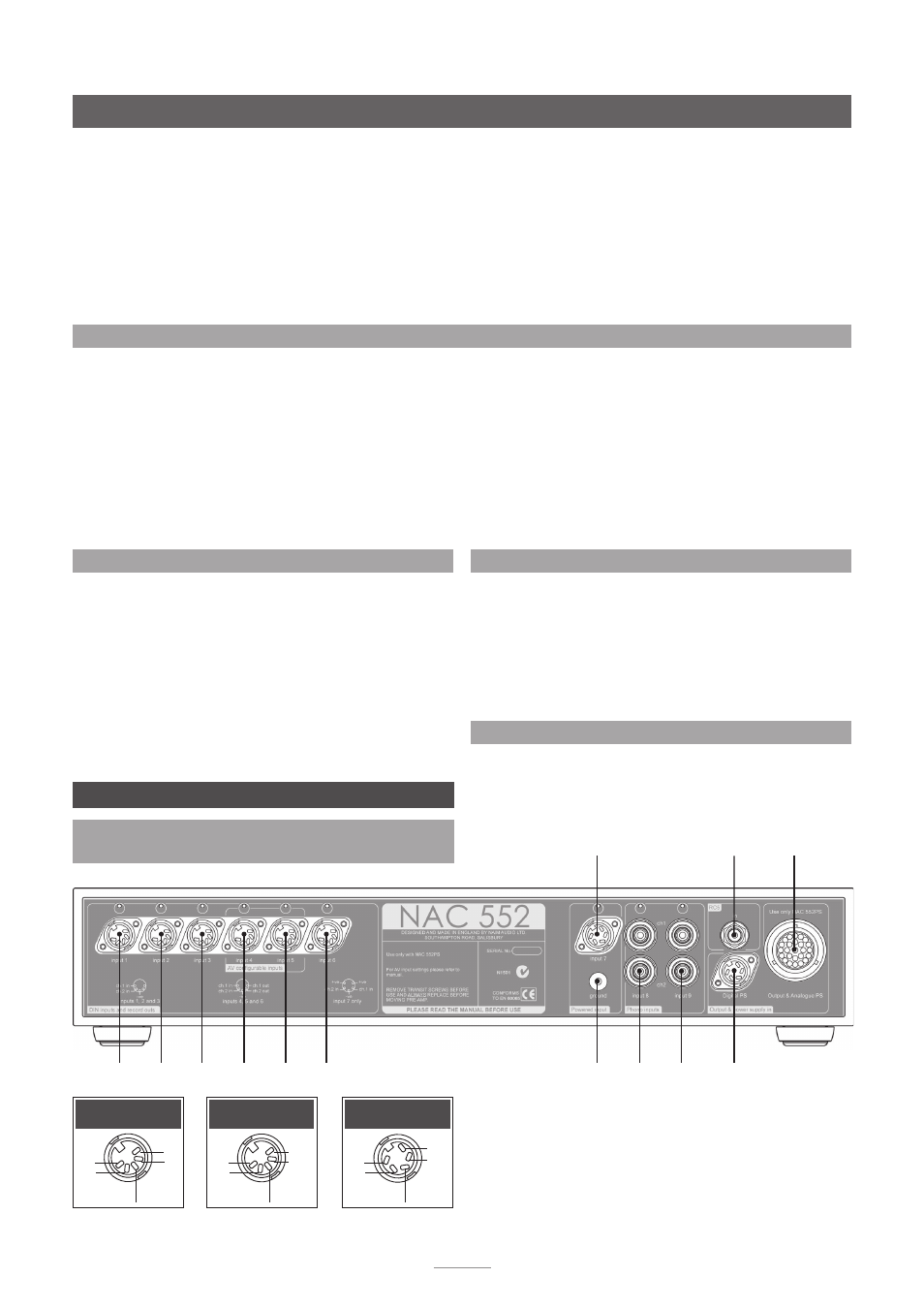

5.1 Collegamenti pannello posteriore del
NAC 552
in 1 in 2 in 3 in 4 in 5 in 6 in 8
ch 1(L)
ch 2(R)
messa a terra segnale in 9
ch 1(L)
ch 2(R)
NAC 552PS
in 7 RC5 in
ch1
-ve
nc
nc
ch2
Ingressi 1, 2 & 3
ch1
-ve
ch1
(out)
ch2
(out)
ch2
Ingressi 4, 5 & 6
+ve
-ve
+ve
ch1
ch2
Ingresso 7
4.4 Registrazione “mute”
Quando le uscite di registrazione del NAC 552 non sono
richieste, è buona cosa renderle mute per ridurre al minimo il
consumo e massimizzare la qualità del suono.
Per effettuare questa operazione è sufficiente premere il tasto
mute che si trova sulla fila inferiore del pannello frontale.
4.5 Uscite segnale del NAC 552
Per assicurare la corretta continuità delle connessioni di
messa a terra del sistema, l’uscita del segnale del NAC 552 è
indirizzata tramite l’alimentatore NAC 555PS. Il NAC 552PS è
munito di prese DIN multiple di uscita del segnale che rendono
possibile il collegamento a valle di un amplificatore stereo,
di un amplificatore dual mono o di due amplificatori mono
separati.
4.6 Uscita ausiliaria alimentazione
La presa di ingresso 7 del NAC 552 deve essere utilizzata con
stadi phono StageLine o SuperLine Naim Audio e include la
corretta alimentazione.
Per modificare l’ingresso assegnato a un tasto della sorgente
audio, selezionate il tasto
source e utilizzate i tasti registrazione
mute e mono sul pannello frontale per scorrere gli ingressi.
Se l’ingresso selezionato è già assegnato, l’indicatore sopra la
presa inizia a lampeggiare. È possibile assegnare un ingresso a
più tasti della sorgente audio, ma NON assegnare più ingressi
a un unico tasto. Per configurare le assegnazioni degli ingressi,
è possibile utilizzare le funzioni
record mute e mono del
telecomando.
Per uscire dalla modalità di programmazione, tenete premuto
il tasto
prog del telecomando fino a quando gli indicatori di
registrazione si illuminano e l’indicatore del volume smette di
lampeggiare.
La tabella 4.3 mostra le assegnazioni predefinite degli ingressi
del NAC 552.
