y Interruttore principale dell’amplificatore
I = acceso O = spento
L’
inteRRuttoRe pRincipaLe non inteRviene suLL
’
aLimentazione da batteRie
(48 v
c
.
c
.).
u
Connettore per il cavo d’alimentazione da rete.
Prima di alimentare questo prodotto, assicurarsi che tutte le connessioni siano corrette
e che la tensione della vostra rete di alimentazione corrisponda quella di targa
dell’apparecchio.
Il selettore di tensione ed il fusibile di protezione sono all’interno dell’amplificatore;
riferirsi alla rispettiva sezione del manuale.
i
Ingresso per alimentazione secondaria 48 V c.c. tramite batterie, necessaria per
assicurare il funzionamento dell’amplificatore anche quando l’alimentazione da rete è
assente.
Assicurarsi che la polarità + / – del collegamento sia corretta ed utilizzare un cavo con
conduttori di sezione adeguata (consigliata: 4 mm²) alla portata massima (15 A).
Collegare in fase tutti i diffusori acustici.
Ogni diffusore deve avere un trasformatore di linea con tensione d’ingresso uguale a
quella della linea (70 / 100 V).
Assicurarsi che non vi sia una linea in cortocircuito prima di accendere l’amplificatore.
Controllare periodicamente che non vi siano eventuali dispersioni verso terra nelle
linee diffusori, in modo da evitare un possibile guasto dell’amplificatore; se necessario,
ripristinare l’isolamento delle linee.
UP 8501
Dopo aver impostato la tensione d’uscita dell’amplificatore tramite il dip-
switch
70V – 100V
14 collegare il conduttore positivo della linea diffusori al
contatto “a” dell’uscita dell’amplificatore 13 ed il conduttore negativo al
contatto “b”.
La somma delle potenze di tutti i diffusori collegati non deve essere superiore
a quella massima d’uscita dell’amplificatore (500 W).
UP 8502
Sono presenti 2 uscite indipendenti (2 canali): AMP A 13a e AMP B 13b .
Prima di effettuare il collegamento, impostare la tensione di entrambe le uscite
tramite i dip-switch
A 70V – 100V (AMP A) e B 70V – 100V (AMP B) 14 .
La somma delle potenze di tutti i diffusori di un singolo canale (collegati ad una
delle 2 uscite disponibili) non deve essere superiore a 250 W.
Il collegamento dei diffusori si effettua come già indicato per il modello
UP 8501.
UP 8504
Sono presenti 4 uscite indipendenti (4 canali):
AMP A 13a , AMP B 13b , AMP C 13c e AMP D 13d .
Prima di effettuare il collegamento, impostare la tensione di ogni uscita tramite
i dip-switch
A 70V – 100V (AMP A), B 70V – 100V (AMP B), C 70V – 100V (AMP C),
D 70V – 100V (AMP D) 14 .
La somma delle potenze di tutti i diffusori di un singolo canale (collegati ad una delle 4
uscite disponibili) non deve essere superiore a 125 W.
Il collegamento dei diffusori si effettua come già indicato per il modello UP 8501.

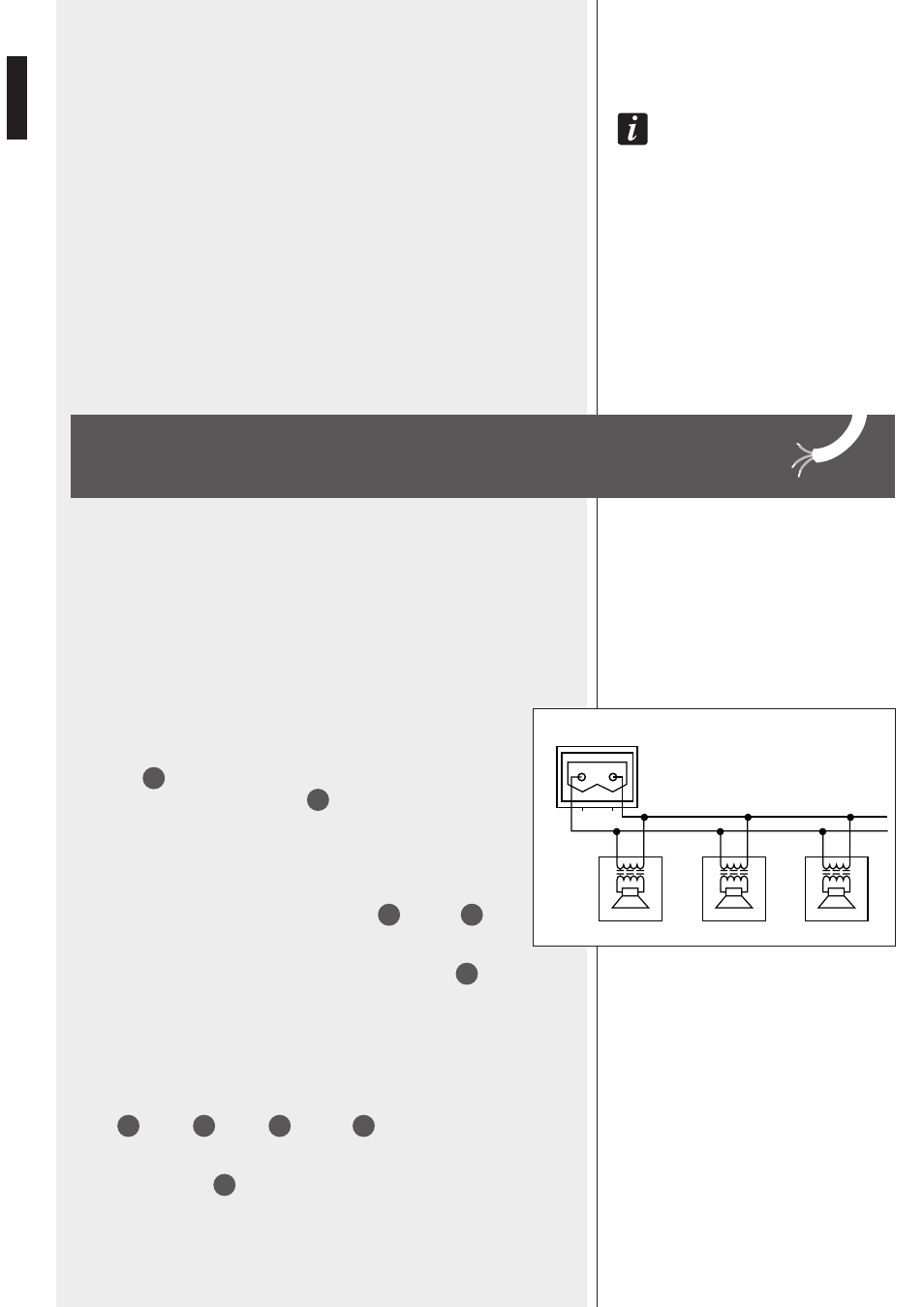

COLLEGAMENTO
DEI DIFFUSORI ACUSTICI
70/100 V
70/100 V 70/100 V 70/100 V 0 0 0
a b
